智能高频开关电源在变电站直流系统改造中应用

录入:edatop.com     点击:

1 直流系统改造的目的和必要性

变电站内的继电保护、自动装置、信号装置、事故照明和电气设备的远距离操作,一般采取直流电源,所以直流电源的输出质量及可靠性直接关系到变电站的安全运行和平稳供电。变电站的直流系统被人们称为变电站的"心脏",可见它在变电站中是多么的重要。煤气化公司的供电系统始建于20世纪80年代初,因受当时技术条件的限制,陆续建起的变电站直流系统设备有的为硅整流电容补偿直流电源,有的为带有铅酸蓄电池的KGCA-50/98~360、KGCFA-75/200~360型硅整流直流电源,有的为BZGN-20/220型镉镍电池直流屏。部分投运较早、运行时间较长的变电站直流设备老化严重,给变电站的安全、可靠运行带来了严重的威胁。如某35 kV变电站就曾因直流系统故障,造成越级跳闸,导致全站失电的恶性事故。其它各站虽未发生大的事故,总因直流系统经常发生问题,缺陷较多,有的缺陷无法处理,致使直流系统长期处于"带病"运行状态,导致给用户无法正常供电。

随着电力工业的迅速发展,为提高电网的供电质量,使电网安全、经济运行,并实现电力系统的自动化,从而对电力控制系统的关键设备一控制电源的要求也越来越高。而原来的直流设备均采取传统的相控电源,效率低、纹波系数大,在电磁辐射、热辐射、噪声等方面都不尽人意。另外,监控系统不完善,采取1+1备份方式,对二次电路越来越先进的仪器仪表、控制、自动化设备很难满足其技术要求。此外由于相控电源浮充电压易波动,会出现蓄电池脉动充放电现象,对免维护蓄电池损害极大,影响电池寿命。加之其它设备改造和新设备的投入,原来的相控电源已远远不能满足中原油田电力系统的需要,急需进行改造更换,才能保证电气设备的安全运行和平稳供电。而智能高频开关电源由于其体积小,重量轻,技术指标优越,模块化设计,N+1热备份方式,便于"四遥"等优点,已在诸多领域得到广泛应用。为了使煤气化供电设备达到同行业先进水平的目标,根据系统实际情况,在近几年的变电站改造中直流系统设备采用目前先进的智能高频开关电源系统。

2 智能高频开关电源系统的性能特点

为了保证智能高频开关电源系统的质量,我们组织了多名技术人员对多个生产厂家进行了考察,了解厂家的生产工艺、规模和实验测试手段等情况,经过"货比三家"后,技术改造决定使用GZDW-200/220型操作电源。它是专为电力系统研制开发的新型"四遥"高频开关电源,采取高频软开关技术,模块化设计,输出标称电压为220 V,配有标准RS-232接口,易于与自动化系统对接,适用于各类变电站、发电厂和水电站使用。此设备有下列性能特点:

(1)模块化设计,N+1热备,可平滑扩容。

(2)监控功能完善,高智能化,采取大屏幕液晶汉字显示,声光告警。

(3)监控系统配有标准RS-232接口,方便接入自动化系统,实施"四遥"及无人值守。

(4)对蓄电池自动管理及自动维护保养,实时监测蓄电池组的端电压,充、放电电流,自动控制均、浮充以及定期维护性均充。

(5)具有电池温度补偿功能。

(6)模块可带电插拔,更换安全方便。

(7)降压方式采取新型高频软开关无级双向调压,摒弃传统硅堆降压方式,输出电压精度高,动态响应速度快。

(8)采用最新软开关电源技术,采用进口器件。

3 智能高频开关电源系统的组成及各部分作用

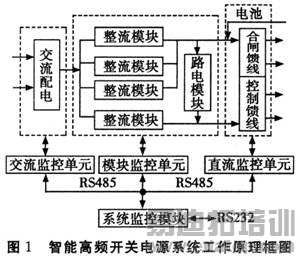

智能高频开关电源系统由交流配电,绝缘检测,监控模块、整流模块、调压模块,直流馈电等组成。系统工作原理框图如图1所示。

交流配电为系统提供三相交流电源,监测三相电压、电流及接触器状态;判断交流输入是否满足系统要求,在交流输人出现过压、欠压、不平衡时自动切断有故障的一路,并切换到另一路供电,系统发出声光告警。装有每相通流量40 kA、响应速度为25 μs的三相避雷器,能有效地防止雷击对设备造成的损坏。

绝缘监测采用进口非接触式直流微电流传感器,利用正负母线对地的接地电阻产生的漏电流,来测量母线对地的接地电阻大小,从而判断母线的接地故障。这一技术无须在母线上叠加任何信号,对直流母线供电不会有任何不良影响,彻底根除由直流母线对地电容所引起的误判和漏判,对于微机接地监测技术是一重要突破。

监控模块是整个直流系统的控制、管理核心,其主要任务是对系统中各功能单元和蓄电池进行长期自动监测,获取系统中的各种运行参数和状态,根据测量数据及运行状态实时进行处理,并以此为依据对系统进行控制,实现电源系统的全自动精确管理,从而提高电源系统的可靠性,保证其工作的连续性、安全性和可靠性。具有 "遥测、遥信、遥控、遥调"四遥功能,配有标准RS-232接口,方便纳入电站自动化系统。

来源:山西电子技术
