低压配电系统电涌保护器的后备保护

电涌保护器（SPD）后备保护元件在电力系统中的应用，首先必须考虑承载电涌电流的大小，其次需考虑电源短路电流的大小。与短路电流相比，电涌电流是不可避免的，是强加的电流。

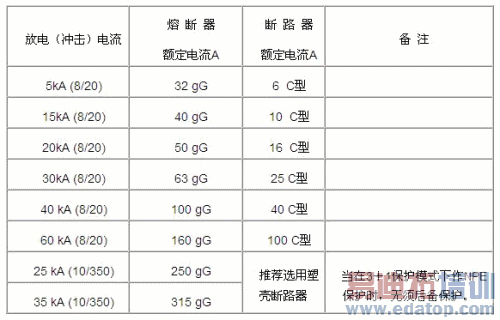

五、后备保护元件的选择

后备保护元件与SPD配合后，应可保护在额定电涌电流作用时，后备保护元件不动作，保证电涌电流的正常泄放，同时其作用在支路上的残压Ur低于用电设备的保护水平Up。以保证系统及用电设备安全。

六采用熔断器和断路器作后备保护的优缺点

1、熔断器的主要优点和特点

①采用熔断器作为后备保护元件具有残压低,选择性好。上下级熔断器的熔断体额定电流只要符合国标和IEC标准规定的过电流选择比为1.6：1 的要求，即上级熔断体额定电
流不小于下级的该值的1.6 倍，就视为上下级能有选择性切断故障电流；
　　② 限流特性好，分断能力高；
　　③ 相对尺寸较小；
　　④ 价格较便宜。

2、熔断器的主要缺点和弱点

① 故障熔断后必须更换熔断体；
　　② 保护功能单一，只有一段过电流反时限特性，过载、短路和接地故障都用此防护；
　　③ 发生一相熔断时，对三相电动机将导致两相运转的不良后果，当然可用带发报警信号的熔断器予以弥补，一相熔断可断开三相；
　　④ 不能实现遥控，需要与电动刀开关、开关组合才有可能。

3、断路器主要优点和特点
　　① 故障断开后，可以手操复位，不必更换元件，除非切断大短路电流后需要维修；
　　② 有反时限特性的长延时脱扣器和瞬时电流脱扣器两段保护功能，分别作为过载和短路防护用，各司其职；
　　③ 带电操机构时可实现遥控。

4、主要缺点和弱点

①采用断路器做为后备保护元件具有残压高。上下级非选择型断路器间难以实现选择性切断，故障电流较大时，很容易导致上下级断路器均瞬时断开；

②相对价格略高；

③部分断路器分断能力较小，如额定电流较小的断路器装设在靠近大容量变压器位置时，会使分断能力不够。现在有高分断能力的产品可以满足，但价较高。

七、后备保护元件的安装

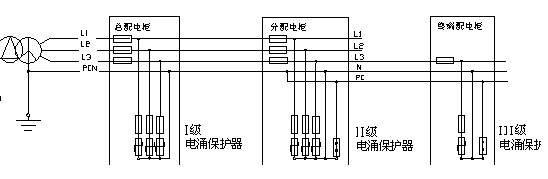

以TN-C-S系统为例，安装方式如图2所示。
