低压配电系统电涌保护器的后备保护

一、概述

雷电灾害是一种人类目前还无法避免的自然灾害之一，电涌保护器(SPD)是抑制由雷电、电气系统操作或静电等所产生的冲击电压，电涌保护器是保护电子信息技术产品必不可少的器件。随着各种电子信息技术产品越来越多地渗入到社会和家庭生活的各个领域，电涌保护器（SPD）的使用范围日益扩大，市场需求量日益增长。电涌保护器是用于保护电气、电子设备免受雷电电磁脉冲破坏的器件，被作为众多高新科技产品的"保护神"，因此产品本身的安全性、可靠性显得尤其重要。

二、电涌保护器故障情况

限压型电涌保护器（SPD）产品的核心元件为氧化锌压敏（MOV）元件，其失效后故障表现有短路和开路两类形式。短路故障产生原因主要为电涌电流通过MOV产生的热击穿或电涌电流在MOV表面产生的放电造成两极间金属性短路，其工频短路电流值因系统容量不同从几百至几千安培。SPD产品短路故障的另一类表现即因为失效的 MOV并未完全短路且有一定阻抗，流过MOV的故障电流使其发热燃烧，燃烧过程中在没有完全开路前故障电流在几百毫安至几安培间。对于低压配电系统而言，系统故障主要表现是相线通过SPD对PE线或N线过流故障。

三、后备保护元件的作用

脱离器失效后电涌保护器（SPD）有可能出现两类故障状况，一类热击穿造成L-N/PE线间接地短路，其电流值可使后备过电流保护元件动作；另一类由于接地故障电流小，过流保护元件不动作，元件（MOV）因发热起火，因此必须在位于电涌保护器（SPD）外部的前端，装设后备保护元件。其作用当电涌保护器（SPD）不能切断工频短路电流时，过电流保护电器动作，把电涌保护器（SPD）从并联线路中断开，使电涌保护器（SPD）不会引起过热而导致火灾、爆炸等事故，同时可保证电源的持续供电。图1分析了市场上多数SPD产品在MOV失效后，MOV通过故障电流与SPD脱离器、熔断器、微型断路器配合关系，从图中可以看到多数SPD脱离器与熔断器、微型断路器等过流保护元件间存在一定盲区。对于此类故障标准要求SPD产品的外壳材料通过相应的耐非正常热和耐热试验，如一定对此类故障进行保护，其后备保护元件应是具有接地故障保护的元件。

正确、合理的先用后备保护元件，直接关系到系统及电涌保护器（SPD）的安全性和可靠性。

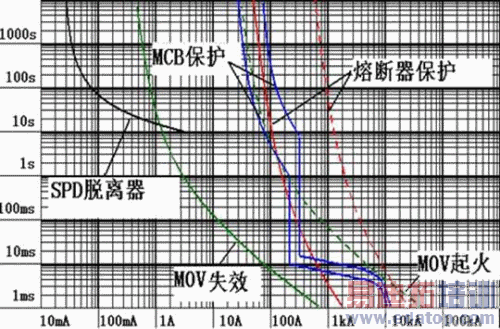

图1   电涌保护器（SPD）与熔断器、断路器保护配合

四、后备保护元件的特性

1、  熔断丝的特性

熔断丝的保护特性亦可称熔化特性，它是熔断丝的主要特性。熔化特性表征通过熔体的电流与熔体熔化时间的关系，它和热继电器的保护特性一样，都是反时限的。

熔断器的保护特性中有一熔断电流与不熔断电流的分界线，与此相应的电流就是最小熔化电流IR。它是这样一个电流值，当通过熔体的电流等于它时，熔体在额定电流下绝对不应熔断，故IR>Ie。

2、断路器的特性

断路器的作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。

断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。当电路欠电压时，欠电压脱扣器的衔铁释放。也使自由脱扣机构动作。分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。
