一种新型电流型移相全桥软开关变换器
0 引言
开关电源的发展趋势是高频、高功率密度、高效率、模块化以及低的电磁干扰(EMI)等,但传统的硬开关变换器不仅存在严重的电磁干扰(EMI),而且功率管的开关损耗限制了开关频率的提高,软开关应运而生。目前实现软开关主要有两种方法:一为零电压(ZVS)开关,另一种为零电流(ZCS)开关。
全桥DC/DC变换器广泛应用于中大功率的场合。根据其输入端为电容或者是电感,全桥变换器可分为电流型和电压型两种。过去的数十年问,电压型全桥变换器的软开关技术得到深入研究。而电流型却没有得到足够的重视。事实上,电流型变换器具有很多的优点。最显著的优点之一是在多路输出的应用场合中,它相当于将滤波电感放置于变压器的原边,因而整个电路仅需要这一个电感。
本文提出了一个采用移相控制的新型电流型全桥变换器,引入辅助电路来帮助两个上管实现零电压工作,利用变换器的寄生参数(变压器的漏感)来实现两个下管零电流工作。分析了它的工作原理以及实现软开关的条件,并最终在Pspice仿真中验证了理论的正确性。
l 工作原理

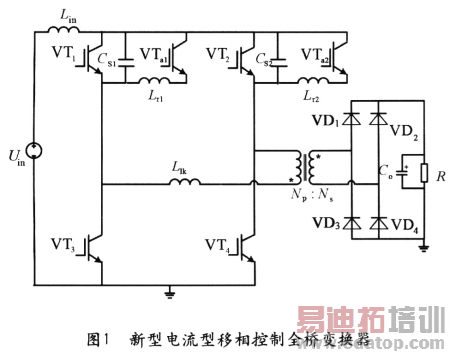

图l所示为本人所提出的电流型移相控制PWM DC/DC全桥变换器。Lin为输入电感,Llk为变压器的漏感,CS1、CS2是和两个上管VT1、VT2并联的电容,VTa1、VTa2是辅助开关,Lrl、Lr2是谐振电感。
该变换器一个周期内共有十个开关模态,为了便于分析,我们作如下假设:
a.所有电感、电容、开关管和变压器均为理想器件。
b.输入电感Lin足够大,在一个开关周期中,输入电流Iin基本上可视为不变。
c.输出电容Co足够大,在一个开关周期中,输出电压Uo基本上可视为不变;
d.输入电感Lin远大于谐振电感Llk.
e. 特征阻抗谐振角频率为变压器的变化。

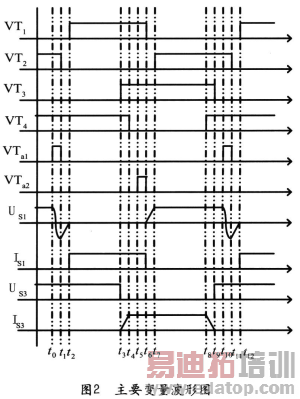

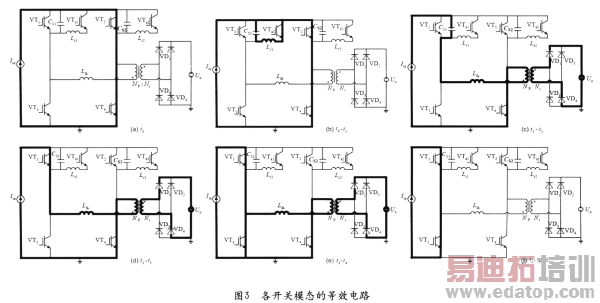

各主要变量波形如图2所示,各开关模态的等效电路如图3所示。
1)开关模态l[t0~t1]
t0时刻以前,原边电流通过主开关管VT2和VT4,负载由输出电容供电,如图3(a)所示。t1时刻,辅助开关管VTa1打开,CS2和Lr1开始谐振,如图3(b)所示,谐振电容电压的表达式为(初始电压为UCSl):
经过半个谐振周期,电感电流为0,谐振电容电压变为一UCS1,故该模态持续时间:
此时,VTa1可以零电流关断。
2)开关模态2[t1~t2]
t1时刻,由于并联电容的存在,VT2可以零电压关断。如图3(c)所示,输入电流通过CS1,漏感Llk,变压器的原边以及VT4,CS1电压的表达式为:
副边电流通过VD1和VD4。t2时刻,电容两端电压降至为0,该模态持续时间:
作者:何净 张代润 杨国华 来源:电源技术应用
