于FPGA 的MSK 调制解调器设计与应用

MSK 调制/解调器的FPGA 模块中，计数器、分频器和多路选择器用VHDL 程序可以简单实现，码元序列检测器的部分VHDL 结构描述如下：

architecture behav of codesdect is

signal m : integer range 0 to 3;

signal sdata : std_logic_vector(2 downto 0);

begin

cdata<= wavenum;

process(clk,clr)

begin

if clr='1' then m<=0;

elsif clk'event and clk='1' then

case m is

when 0 => if datain = cdata (2) then m<=1; else m <= 0 ; end if;

…

when 2 => if datain = cdata (0) then m<=3; else m <= 0 ; end if;

when thers => m <= 0;

end case;

end if;

end process;

process(m)

begin

if m=3 then outputt<='1';

else outputt<='0';

end if;

end process;

end behav;

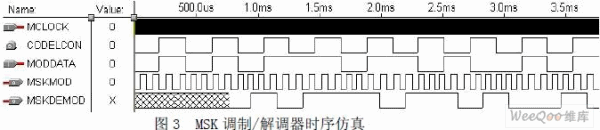

数字MSK 调制/解调器模块在Altera 公司FPGA：EP2C15AF256C8N 上实现。EP2C15 是Altera 公司基于90nm 工艺的第二代Cyclone 器件（CycloneⅡ），片内集成14，448 逻辑单元（LE），240Kb 嵌入式RAM 块，26 个18×18 乘法器，4 个锁相环（PLL），具有高速差分I/O能力，在音视频多媒体、汽车电子、通信及工业控制领域等有广泛的适用性，是一款高性能低成本器件。图3 是MSK 调制/接解调器的时序仿真结果。

由图中可见，数字基带调制信号MODDATA 经过MSK 调制器被调制到高频数字载波上，形成MSK 已调信号MSKMOD，其中"0"码为2.5 个载波周期，"1"码为2 个载波周期，调制指数为0.5，同时载波相位连续。MSKDEMOD 为接收端MSK 解调后的信号，除了传输时延，解调信号完全恢复了发送端数字基带调制信号。

3 结论

MSK 调制具有载波相位连续，频带利用率高的优点，在通常的应用中需要专用集成电路构成调制/解调电路。基于硬件描述语言用FPGA 实现MSK 调制/解调器，可充分利用FPGA片内资源，使数据采集测量控制与传输集中于单一芯片，有利于提高系统的经济性和可靠性，具有一定的应用价值。本文作者创新点在于提出了一种保证调制指数为0.5 同时载波相位连续的数字MSK 信号的设计方法，用VHDL 语言设计了调制/解调模块并在FPGA 器件上实现。
