基于隔离式LED驱动电源系列方案

摘要：高效率、高功率因数、安全隔离、符合EMI标准、高电流控制精度、高可靠性、体积小、成本低等成为LED驱动电源的关键*价指标。本文介绍了一系列高性价比的覆盖中小功率应用LED驱动电源解决方案。

1 引言

在全球能源短缺、环保要求不断提高的背景下，世界各国大力发展绿色节能照明，LED照明作为一种革命性的节能照明技术，正在飞速发展。然而，LED驱动电源的要求也在不断提高。高效率，高功率因数，安全隔离，符合EMI标准，高电流控制精度，高可靠性、体积小、成本低等成为LED驱动电源的关键*价指标。

2  LED驱动电源的具体要求

虽然目前国内还没有完善的LED驱动电源标准，然而产业的飞速发展使得LED驱动电源的要求在不断提高。LED是低压发光器件，具有长寿命，高光效，安全环保，方便使用等优点。对于市电交流输入电源驱动，隔离输出是基于安全规范的要求。LED驱动电源的效率越高，则越能发挥LED高光效、节能的优势。同时高开关工作频率，高效率使得整个LED驱动电源容易安装在设计紧凑的LED灯具中。高恒流精度保证了大批量使用LED照明时的亮度和光色一致性。

BCD半导体制造有限公司(简称BCD Semi)专注于电源管理集成电路产品的设计研发、工艺制造和销售。针对LED驱动电源的特殊要求，BCD公司推出了一系列高性价比的覆盖中小功率应用解决方案。

3  10W以下功率LED灯杯应用方案

目前10W以下功率LED应用广泛，众多一体式产品面世，即LED驱动电源与LED灯整合在一个一体式的灯具中，方便了用户直接替代白炽灯和节能灯。典型的灯具规格有GU10,E27,PAR30等。

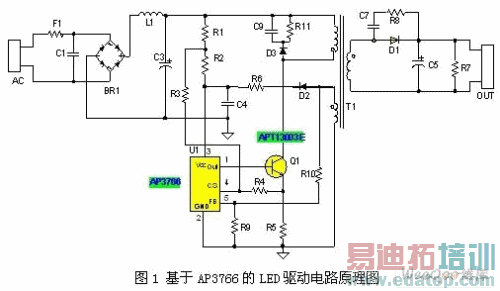

BCD公司针对这一应用，推出的方案电路原理图如图1所示。

该方案具有以下特点：

基于BCD原边控制芯片AP3766，无需光耦和副边电流控制电路，实现隔离恒流输出；

高效率，典型5W应用效率大于80%，空载功耗小于30mW；

恒流精度高，满足全输出电压范围内输出电流误差小于5%；

元件数量少，体积小，整个电路可以安装在常用规格灯杯中；

安全可靠，隔离输出，具有输出开路保护，过压保护及短路保护功能；

功率开关管采用三极管，系统成本低。

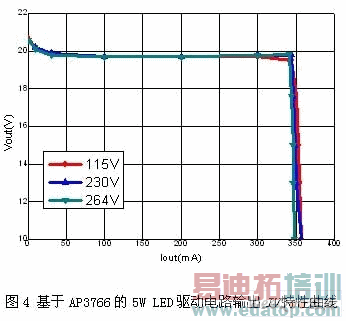

图2为该方案5W应用电路样机实物照片。图3为基于AP3766的5W LED驱动电路满载效率随交流输入电压变化曲线。图4为基于AP3766的5W LED驱动电路满载输出IV特性曲线。

AP3766为BCD最新推出的LED专用驱动芯片，采用原边控制方式，仅需0.6μA的启动电流，低于30mW待机功耗同时实现了高效率输出，电流控制精度高，工作频率可高达120kHz, 周边元件少，SOT-23-5封装满足小体积要求。
