嵌入式操作系统Nucleus下触摸屏驱动的开发

Nucleus 是一款优秀的嵌入式实时操作系统（RTOS），具有抢占式和时间片轮转任务调度方式，主要用在时间苛刻的嵌入式应用当中。大约95％的Nucleus用ANSI C 写成，作为一个库加载到应用代码当中。目前手机行业有很多使用Nucleus。

1． 触摸屏控制电路的硬件结构

触摸屏控制电路主要有一下四部分组成：进行数据处理、控制功能的MCU，一个四线电阻式触摸屏和控制芯片ADS7846, 以及显示触摸点坐标的显示部分。

在这里主要对触摸屏的硬件电路和驱动设计做一个较详细的介绍

ADS7846是美国TI公司推出的一款四线制电阻式触摸屏控制器，通过机械式触摸，可以迅速得到触摸点位置信号。它是一种典型的带有连续逼近型寄存器的A/D转换器，内部自带2.5V参考电压，一个和微处理器相连的SPI接口，同时具有测量温度、触摸压力和电池电压的功能，有可编程 的8位或12位的分辨率。在2.7V电压和125kHz的转换速率下， 功耗仅为750uW，在 power down 模式下仅为0.5uW。由于这些优良的性能，在移动设备中有大量的应用。下表为控制器的主要引脚

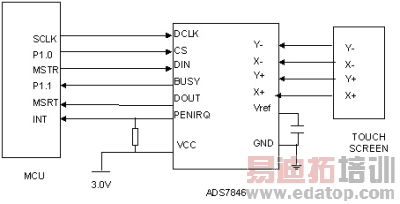

工作原理：图2是触摸屏控制器和MCU的连接电路图。当ADS7846检测到触摸屏被按下时，它就会产生一个中断信号（PENIRQ为低电平）给MCU，MCU选中ADS7846控制器（CS为低），然后通过串行口DIN向ADS7846发送8位控制字，此后DOUT在DCLK的下降沿得到12位的输出。图3为ADS7846在每次转换为24个时钟周期下的时序图。

图2
