采用0.18nm CMOS设计用于2.5Gb/s收发器系统的16:1复用器电路

4:1复用器电路的Verilog实现的关键代码如下：

always @(posedge clk or posedge reset)

if(reset)

begin  i <= 2'b0;   sda_p <= 0;   end

else  begin

if(i==2'b0)

begin  sda_p <= data[0];  d1  <= data[1];  d2  <= data[2];  d3  <= data[3];  end

else  begin  d2 <= d3;  d1 <= d2;  sda_p <= d1;  end

i <= i+2'b1;

end

图3  1*复用器实现时序图

2.2.2 4:1复用器电路

4:1复用器采用树形结构实现，其实现如图2所示，它主要由三个2:1的高速复用器和一个主从D触发器（MSDEF）构成。2:1复用器由一个主从D触发器（由两个锁存器级连构成），一个主从主D触发器（由三个锁存器级连构成）和一个2:1数据选择器构成。

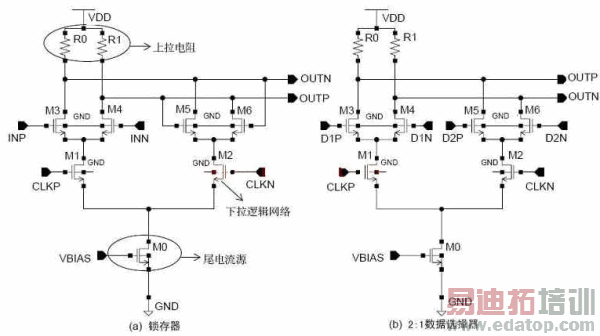

本文所设计的锁存器和2:1数据选择器均采用CML(电流模式逻辑)逻辑实现，其基本结构如图4(a)所示，按其功能可分为下拉逻辑网络、尾电流源和上拉电阻三个部分。它可以在电压摆幅较小的情况下正常工作。由于尾电流源的存在，CML电路的功耗近似为恒定值P=vdd*I，其中vdd是电源电压，I为直流尾电流。众所周知，传统CMOS电路的功耗为P=CL`*f*vdd2，其中f是电路的开关频率，CL`是输出节点的负载电容。因此，在高速率的条件下，CML电路的功耗比与其相似的CMOS电路的功耗要小得多。此外，降低CML电路的电压摆幅，还可以减小整个电路的延时，从而提高电路的工作速度。

图4  锁存器及2:1数据选择器电路图

3仿真结果

该电路采用SMIC 0.18?m工艺模型，使用Virtuoso AMS Simulator 工具进行了仿真。输入信号为16位156.25Mb/s并行数据，如图5(a)所示。仿真的corner包括：ff（fast model）、tt(typical model)、ss(slow model)。不同corner下的仿真输出波形如图5(b)-(d)所示。从仿真的结果可以看出，输入数据为156.25Mb/s时，能较好的实现复用功能，输出数据速率为2.5Gb/s，整个电路的功耗约为6mW。　

4结论

随着CMOS工艺的发展，采用CMOS工艺已经可以设计出高性能、低功耗、成本低的高速电路。本次设计采用0.18?m CMOS工艺，采用CML电路设计技术和数模混合设计技术，设计出了2.5Gb/s 16:1复用器电路。该电路能够在电源电压为1.8V，工作温度范围为0－70。C时，工作速率可达到2.5Gb/s，功耗约为6mW。

本文作者创新观点：本文将16:1复用器电路进行了模块化分解，采用数模混合的设计技术分别用Verilog语言描述的方式和CML电路逻辑设计了1*复用器电路和4:1复用器电路，并采用混合信号仿真的验证方式对所设计的16:1复用器进行了验证。用该种方法大大缩短设计和验证所需要的时间。
