采用0.18nm CMOS设计用于2.5Gb/s收发器系统的16:1复用器电路

近年来，随着传统电信业务和互联网业务的迅猛发展，它们对网络带宽提出了越来越高的要求，由此导致了高速串行接口的出现。目前国内关于2.5 Gb/s超高速串行收发器CMOS芯片及IP核研究开发尚处于起步阶段。设计开发具有自主知识产权的高性能串行收发器芯片及IP核，打破国外对高端路由器、交换器芯片的垄断，不仅能够直接大幅度降低通信、网络设备成本，产生显著的经济效益，还能带来巨大的社会效益。本文所设计的复用器，应用在2.5Gb/s收发器系统中，该收发器的系统框图如图1所示。

众所周知在高速的数据传输系统中，收发器对于实现整个系统的功能起着至关重要的作用。而在收发器系统中，复用器是工作在最高速度的电路单元之一，因此复用器电路设计的好坏直接影响整个系统的性能。本文所设计的复用器，采用SMIC 0.18?m CMOS工艺实现。

2 电路结构及其设计

2.1 16:1复用器结构设计

本文设计的16:1复用器是将发送数据选择模块输出的16位156.25Mb/s并行数据转换为2.5Gb/s串行数据输出，其实现框图如图2所示，该电路主要由1个1*复用器电路和1个采用树形结构（包括3个2:1复用器）实现的4:1的复用器电路构成。其中1*复用器用数字电路实现，4:1复用器电路用模拟电路实现。该电路接收从PLL送出的2.5GHz、1.25GHz和625MHz差分时钟，为1*复用器和2:1复用器电路提供所需要的时钟。16位并行输入数据经过1*复用器后输出4位并行数据送入4:1复用器,经4:1复用器后，数据变换成1比特宽度的串行数据流，发送顺序最低位在前，即TXD_P[0]最先出现在TXD_S上,TXD_P[15]最后发出。由于本电路是数模混合信号设计，仿真时需要给数字电路和模拟电路分别加激励，对于4:1复用器电路，输入采用互补的方波电压源，峰峰值为0.4V。对于1*复用器电路，通过用Verilog语言描述的方式加激励。由于两个模块分别用数字电路和模拟电路实现，因此在两个模块的连接处要进行电平的转换。Virtuoso AMS Simulator中将接口模型划分为A2D型和D2A型两类。本设计是由数字电路送信号给模拟电路，因此要用到D2A接口模型，该模型主要有4个参数:d2a_tf,d2a_tr,d2a_vh和d2a_vl。其中d2a_tf和d2a_tr分别表示接口模型的输出从当前值上升到d2a_vh所需要的时间和下降到d2a_vl所需要的时间；d2a_vh和d2a_vl分别表示对应数字电路中的逻辑"1"和"0"而转换成的最终电压值。本设计的设置如下: d2a_tf=20ps, d2a_tr=20ps，d2a_vh=1.8V，d2a_vl=1.4V。

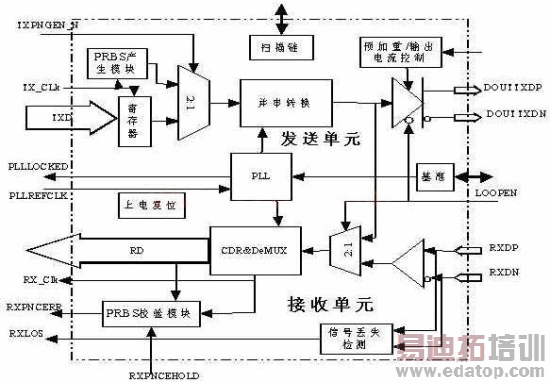

图1 Transceiver结构示意图

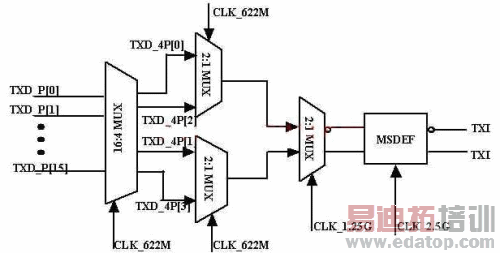

图2  16:1复用器实现框图

2.2  单元电路设计

2.2.1 1*复用器电路

1*复用器电路由4个4:1复用器模块和一个赋值语句模块构成，本电路均采用Verilog语言来描述。4个4:1复用器的作用是将16路156.25M数据TXD_P[15:0]复用为4路625M数据，这里我们用移位寄存器实现4:1复用器。首先将16位并行数据，分为四个4位并行数据，然后将4位并行数据送入4:1复用器，数据经过4位移位寄存器后的输出如图3所示。由于后级的模拟电路需要差分输入，因此本模块输出均为互补输出。
