HyHPY典型应用分析

现阶段，网络流量的增长99%来自于分组的流量，即以太网的分组数据，而不再是语音的流量。而从未来的发展趋势里面可以看到，不久的将来会有来自移动手机的更多的3G数据，还有视频的流量，这些数据流量会使现在的SDH这样一个网络感到应接不暇。因此，国内外电信运营商正在积极部署IP优化的网络，并且需要新技术可以将这些现有网络转型至以OTN为主的城域网基础架构。

　　纵观全球光传输设备市场，以OTP/ROADM为主的新型的光传输设备需求量不断扩大，正在逐步取代SDH设备。（如图2）

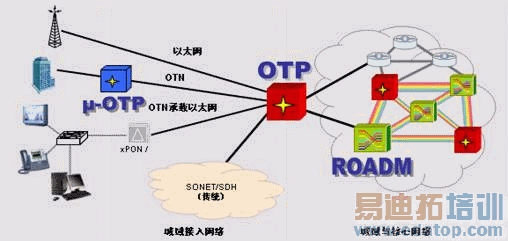

图1中显示出，这些新型的设备包括:WDM或者ROADM的设备、机架式的OTP以及微型OTP(µ-OTP)。

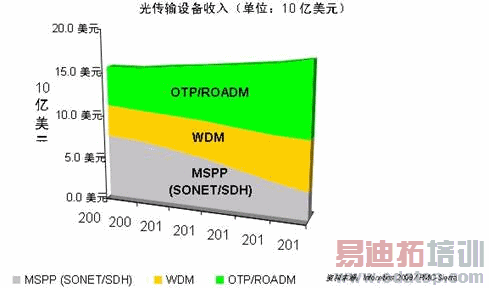

图2：光传输设备收入

PMC-Sierra的HyPHY系列也衍生出HyPHY 20G和HyPHY 10G进行相关的汇聚，以适用于微型OTP、OTP的任何服务、速率和端口线路卡和ROADM的单芯片多业务汇聚型波长转换器(Muxponder)与传输应答器 (Transponder)。其差别只是产品容量的差别，数据和其他的特色都是完全一样的。原始设备制造商可基于HyPHY系列推出ROADM、OTP以及微型OTP(µ-OTP) 设备。不仅可满足电信运营商的技术要求，而且还可显著降低运营与资本开支。

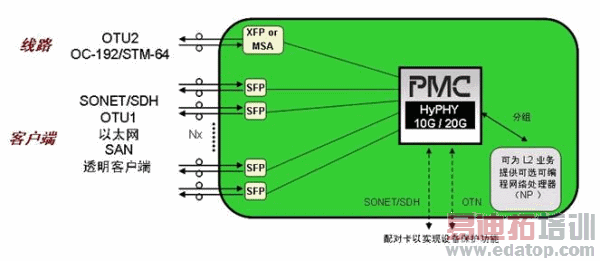

图3：适用于任何业务、速率、端口的多业务汇聚型波长转换器 (Muxponder)

多业务汇聚型的波长转换器（Muxponder），是使用于WDM或者ROADM的设备当中，需要在降低功耗和BOM成本的基础上，满足任何服务、端口Muxponder或MSPP-on-l卡的需求。而HyPHY 10G/20G对于分立式解决方案而言，单芯片解决方案可将BOM成本以及功耗降低50%以上，其配对卡(Mated Card)之间的保护功能可支持SONET或OTN流量；还可以直接连接至可调节WDM就绪型XFP或MSA模块；最后支持分组接口，可为L2业务提供可选支持。

图4：适用于通用传输应答器（Transponder）

通用传输应答器（Transponder）是使用于WDM或者说使用于ROADM设备当中，这是HyPHY第二个应用，具有10G的输入流量和10G的输出流量，可用于SDH网络或OTN网络。HyPHY 10G不仅可以使Transponder功耗和BOM成本降低50%以上，而且与应用在Muxponder一样，配对卡之间的保护功能可支持SONET或OTN流量，且可直接连接到可调节WDM就绪型XFP或MSA模块。此外，还可以与HyPHY 20G实现100%的PIN与软件兼容。

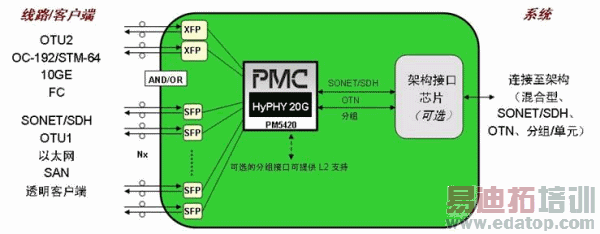

图5：适用于多业务线路卡OTP

线路卡方面的应用是最为普遍，系统侧是一些交叉板，而线路侧是SFP可以支持不同的端口，支持不同的业务，比如说以太网、光纤通道等等。HyHPY 20G作为单芯片解决方案，可以有效降低功耗以及BOM成本，且满足高密度任何服务、端口线路卡的需求。此外，HyHPY 20G支持片SONET/SDH与ODUk疏导功能以及ODTUk多路复用功能；具有无与伦比的灵活性，可将流量映射到STS-ns或ODU-ks；还具有OTN系统接口可连接至OTN、SONET/SDH以及能够实现分组的架构。

图6适用于微型OTP(µ-OTP)

对于HyPHY产品系列，尤其是HyPHY10G的芯片，通过优化实现了使设备外型变得很小，同时减少了功耗，助力微型OTP向小型化及更低功耗方向发展。HyPHY10G支持业界特性最丰富的、应用于OTN或者SDH网络的一个很小的OTP平台，且具有片上SONET/SDH与ODUk疏导功能以及ODTUk多路复用功能。

　　全球电信运营商竞相构建IP优化型OTN网络必须解决接入整合问题，OTN才能取代SONET/SDH。PMC-Sierra HyPHY系列支持OTN承载的多业务整合、分组架构承载OTN交换且满足OTP以及ROADM需求的标准化线路卡，全面解决接入整合问题。 PMC-Sierra使OTN能够真正实现端对端替代SONET/SDH。
