伊顿山特机房电源解决方案

一.项目概述

2008年9月11日，国家税务总局北京西城分局信息中心电源改造项目顺利完工，全球领先的电源公司――伊顿公司提供的包括ARRAY 3A3 模块化UPS、输入输出配电系统、机房监控系统的税务信息中心机房电源整体解决方案正式为西城国税的动力安全保驾护航。伊顿公司凭借卓越的品牌优势、领先的技术及专业的解决方案服务，从众多的竞争对手中脱颖而出，成功地赢得并实施了这个项目。

西城国税信息中心建于2000年，原采用两台其它厂家的30KVA UPS并联冗余供电。随着西城国税业务的不断发展及税务信息化的要求，原有的UPS系统在容量和安全性上都已经不能满足北京西城国家税务局的业务需要，改造扩展势在必行，但是原有UPS却不能满足不间断的实时扩展需求，而且升级扩容十分复杂，如果在原系统扩展可能严重影响目前业务的正常运行。鉴于此，西城国税在此次信息中心电源改造项目中明确要求供应商必须提供满足信息化要求的模块化UPS产品，而且要能提供相配套的输入输出配电系统和监控系统等整体电源解决方案。同时，还要求供应商提供原有UPS设备的拆除及原有输入输出配电系统的智能化改造等整套电源改造的工程解决方案以及整个项目的交钥匙工程实施。

伊顿公司此次能够成功中标与参加此次竞标团队的密切协作和伊顿的客户定制化服务密不可分的。该项目是国家税务总局北京局信息化改造的开始，西城国税项目的实施，将对其他各税务分局有着良好的样板效应。各供应商因此展开了异常激烈的竞争，所有供货商都针对用户需求，提供了最优秀的产品与最成熟的方案，以期在竞争中占据先机。但要满足用户改造原有电源系统的需求，供应商本身就需要强大的技术实力和具备多年的实践经验和行业积累。在如此的压力之下，伊顿公司携手北京俊明电子有限公司，凭借个性化的解决方案脱颖而出，一举获得北京国税各方一致认可，成为北京国税电源改造项目的总包商。

二.方案的技术优势

1. 稳定可靠的UPS电源系统

西城国税担负着北京西城区众多跨国公司的税收征管任务。电力不稳定不但影响国税局的正常工作，甚至可能影响外国公司对北京投资。伊顿公司此次采用的山特品牌ARRAY 3A3模块化UPS产品，融合了伊顿公司业界领先的技术，采用模块化结构设计，功率范围在15~120KVA，能为专为最关键的敏感负载提供N+X冗余的纯净、不间断、高质量的电力保护，以确保负载处于最安全、可靠的运行状态并有效延长它们的使用寿命，足以确保西城国税信息中心持续稳定的电源供应。

2. 智能化输入输出配电系统

原来配电系统一直都不被重视，原有的配电系统只是几个简单的空开。配电系统不具备任何的输入/输出显示、预警和智能监控功能，显然不能满足新一代电源系统自动化、智能化的要求。伊顿公司此次提供的PPM精密配电柜，不仅构筑了新一代智能化输入输出配电系统，而且针对西城国税原有的配电系统实施改造，将原有配电系统升级，并将相关信息纳入新安装的输入输出配电系统中，这也是伊顿公司解决方案中超越其他竞争对手的亮点。

3. 方便实用的机房监控系统

此次伊顿公司还提供了智能化的UPS电源系统和输入输出配电系统统一的网管系统。西城国税的设备管理人员可以很方便透过网络远程监视UPS电源系统和输入输出配电系统，并进行管理。如果有异常状况发生，还可以提供近端声光告警和手机短信远程告警服务。

4. 灵活的容量升级与扩展能力

此次伊顿公司提供的UPS、输入输出配电系统、机房监控系统解决方案提供了灵活的容量升级及功能扩展能力，可以满足未来信息机房容量扩充的需要。

三.方案的系统配置

根据项目需求，系统配置了一套Eaton 山特系列ARRAY 3A3模块化UPS 60KVA系统，系统按照终期容量90KVA容量设计。UPS系统按照N+1冗余方式配置，可以提供极高的系统可用性。每套系统还根据后备时间要求配置相应数量的免维护铅酸蓄电池，ARRAY 3A3系统可以定期自动对电池组进行充放电和性能检测。

在UPS输入端和输出端配置了智能配电系统，并将原有输入输出配电柜中的电压，电流数据采集到新配置的精密配电柜中，实现统一集中管理。

新配置的机房监控系统可以对3A3、输入输出配电柜实施统一集中管理。如有需要，还可随时弹性增加被监控设备数量和种类，如监控其他UPS、配电柜以及其他环境量等。客户可以在网络中任何地方，或者远程VPN方式拨入实施监控。万一设备有异常状况，还可以自动发出近端、远端告警，大大降低了电源系统维护人员的维护压力。

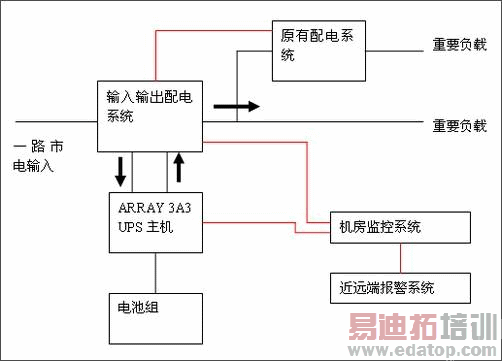

系统原理图：

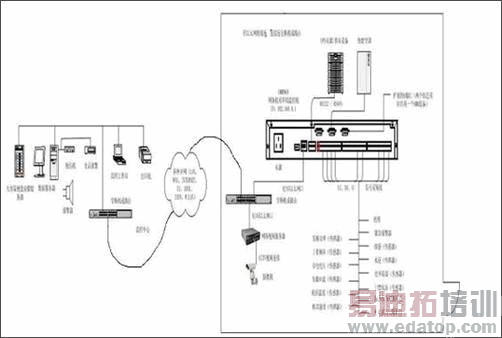

集中监控系统原理图：

四.方案中的优异性能与特点
