电源系统中多个子系统之间的电磁兼容问题

4）减慢开关的开通和关断速度这样开关管上的电压尖峰也会降低，也能在一定程度上解决问题。但是，这是以增加开关管的开关损耗为代价的。

5）开关频率同步两路变换器的工作频率都是100kHz，但是，使用两个RC振荡电路，参数上会有离散性，两个频率会有一定偏差。这样两路电源可能会产生一个拍频引起振荡。所以，也尝试了用一个RC振荡电路，一个PWM芯片由另一个PWM芯片来同步，这样可以保证严格的同频和同时开通，对减少两路电源之间的干扰会有一定好处。在这个电源系统中，采用的PWM芯片是ST公司的L5991芯片，可以非常方便地接成两路同步的方式，如图4所示。

6）在二极管电路中串联一个饱和电感，减小二极管的反向恢复，从而减小共模干扰源的强度在电流大的时候，饱和电感由于饱和而等效为一根导线。在二极管关断过程中，正向电流减小到过零时，饱和电感表现出很大的电感量，阻挡了反向电流的增加，从而也减小了二极管上电压尖峰。从电磁兼容的角度讲，是减小了骚扰源的强度。用这种方法抑制二极管的反向恢复也会造成一定的损耗，但是，由于使用的电感是非线形的，所以，额外损耗相对RC吸收来说还是比较小的。

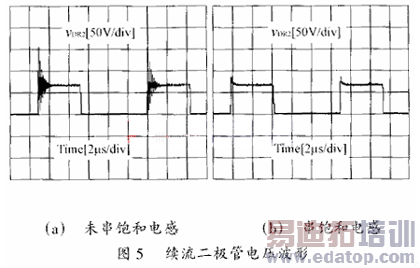

图5（a）是正激变换器在没有加饱和电感时续流二极管DR2的电压波形，较高的振荡电压尖峰是很强的骚扰源。图5（b）是正激变换器在加了饱和电感后的二极管电压波形，电压尖峰明显降低，从而大大减弱了该骚扰源的强度。

7）对反激变换器的主开关加电压尖峰吸收电路尽管反激变压器绕组的饶法有很大的改进，漏感已减小。但是，由于反激变换器的变压器不是一个单纯的变压器，而是变压器和电感的集成，所以，要加气隙。加气隙后的变压器的漏感相对来说还是比较大的。若不加吸收电路，开关管上电压尖峰会比较高，这不仅增加了开关管的电压应力，而且也是一个很强的骚扰源。

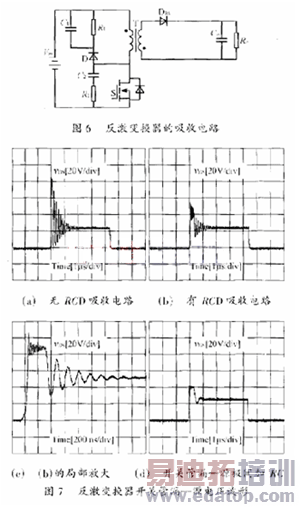

图6给出了反激变换器的吸收电路。R1，C1，D组成了RCD钳位吸收电路，它可以很好地吸收变压器漏感和开关管结电容谐振产生的电压尖峰。图7(a)是没有加吸收电路时，开关管上漏—源电压波形，有很高的电压尖峰。图7(b)是加了RCD吸收电路时，开关管上漏—源电压波形，电压尖峰已大大降低。但是，将图7(b)振荡部分放大看，如图7(c)所示，可以发现，又出现了一些更细的振荡电压。该振荡电压是由于漏感和二极管D的结电容谐振产生的，靠RCD电路已经无法将其吸收（R2，C2）。所以，又在开关管的漏—源两端加了RC吸收电路（R2，C2），进一步吸收由于漏感和二极管D的结电容谐振产生的电压尖峰。吸收后的波形如图7(d)所示。

8）采用软开关电路上述解决方案1）－6）是在不改变现有电路拓扑的前提下降低电磁干扰所采用的方案。其中1）－2）是采用切断耦合途径的方法；3）－6）是减弱骚扰源的方法。实际上，在选择电路拓扑时就可以考虑有利于EMC的拓扑，这样就不容易产生上面的问题。其中采用控制性软开关拓扑就是一个很好的选择。选用控制性软开关拓扑（例如移相全桥变换器、不对称半桥变换器、LLC谐振变换器[4]），不仅可以减少开关损耗，而且可以降低电压尖峰，从而减弱骚扰源的强度。但是，采用缓冲型的软开关拓扑，不仅增加了很多附加电路，并且从降低EMI角度来说也不一定有优势，因为，大多数缓冲型软开关拓扑将原先的振荡能量转移到附加的电路上了，还是会产生很强的EMI。

5 结语

由于在空间上一般都比较靠近，而且，通常是共用一个输入母线，所以，在内部有多个子系统的电源系统中，多个子系统电源之间的电磁兼容问题非常尖锐。在选择电路拓扑时应尽量选用控制性软开关拓扑。在设计PCB板时应该注意多个子系统的位置关系和地线的安排。当电路中出现电压尖峰时，可采用RCD或者RC等吸收电路。对于二极管的反向恢复问题，可以采用串联饱和电感的方法来解决。在必要的时候还可以加合适的EMI滤波器来隔断干扰的耦合途径。
