电源系统中多个子系统之间的电磁兼容问题

引言

电子产品间会通过传导或者辐射等途径相互干扰，导致电子产品不能正常工作。因此，电磁兼容在电源产品设计中处于非常重要的地位，若处理不当会带来很多麻烦。

开关电源是一个很强的骚扰源，这是由于开关管以很高的频率做开关动作，由此会产生很高的开关噪声，从而会从电源的输入端产生差模与共模干扰信号。同时，开关电源中又有很多控制电路，很容易受到自身和其他电子设备的干扰。所以，EMI和EMS问题在电源产品中都需要重视。然而对于一个电源系统内有多个子系统的场合，多个子系统之间的电磁兼容问题就更加尖锐。由于电源产品体积的限制，多个子系统在空间上一般都比较靠近，而且通常是共用一个输入母线，因此，互相之间的干扰会更加严重。所以，这类电源系统除了要防止对其他电源系统和设备的干扰，达到政府制定的标准外，还要考虑到电源系统内部子系统之间的相互干扰问题，不然将会影响到整个系统的正常运行。

下面以一个军用车载电源为例，阐述了在设计中应注意的原则，调试中出现的问题，解决的方案，以及由此得到的经验。

1 电气规格和基本方案

1.1 电气规格

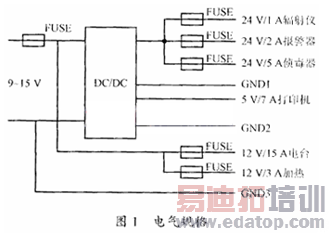

如图1所示。由于是车载电源，所以该电源系统的输入为蓄电池，电压是9～15V。输出供辐射仪，报警器，侦毒器，打印机，电台，加热等6路负载。其电压有24V，12V，5V3种，要求这3种电压电气隔离并且具有独立保护功能。

1.2 基本方案

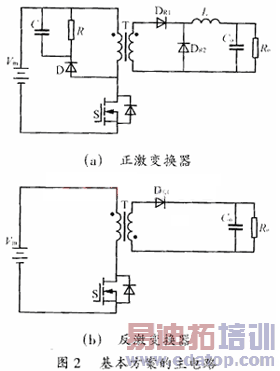

12V输出可以直接用蓄电池供电，因此，DC/DC变换系统只有24V和5V两路输出。由于要有独立保护功能，并且调整率要求也非常高，所以，采用两个独立的DC/DC变换器的方案。24V输出200W，采用RCD复位正激变换器；5V输出30W，采用反激变换器。图2给出了该方案的主电路图。

2 布局上的考虑

因为，有两路变换器放在同一块PCB上，所以，布局上需要考虑的问题更加多。

1）虽然在一块PCB上，但是，两个变换器还是应该尽量地拉开距离，以减少相互的干扰。所以，正激变换器和反激变换器的功率电路分别在PCB的两侧，中间为控制电路，并且两组控制电路之间也尽量分开。

2）主电路的输入输出除了电解电容外，再各加一颗高频电容（CBB电容），并且该电容尽量靠近开关和变压器，使得高频回路尽量短，从而减少对控制电路的辐射干扰。

3）该电源系统控制芯片的电源也是由输入电压提供，没有另加辅助电源。在靠近每个芯片的地方都加一个高频去耦电容（独石电容）。此外，主电路输入电压和芯片的供电电压是同一个电压，为了防止发生谐振，最好在芯片的供电电压前加一个LC滤波或RC滤波电路，隔断主电路和控制电路之间的传导干扰。

4）为了减少各个控制芯片间的相互干扰，控制地采用单点信号地系统。控制地只通过驱动地和功率地相连，也就是控制地只和开关管的源极相连。但是，实际上驱动电路有较大的脉冲电流，最好的做法是采用变压器隔离驱动，让功率电路和控制电路的地彻底分开。

3 调试中出现的问题及解决办法

该电源系统在调试过程中出现了以下问题：正激变换器和反激变换器在单独调试的时候非常正常，但是，在两路同时工作时却发生了相互之间的干扰，占空比发生振荡，变压器有啸叫声。这个现象很明显是由两路变换器之间的相互干扰造成的。为了寻找骚扰源而做了一系列的实验，最终证实是由两路主电路之间的共模干扰引起振荡的。具体的实验过程过于繁琐，在这里就不描述了。这些问题的解决方法有很多种。下面给出几种当时采用的解决方案，以及提出一些还可以采用的方案。

1）在每个变换器的输出侧加共模滤波器这样不仅可以减小对负载的共模干扰，并且对自身的控制电路也有好处。因为，输出电压经过分压后要反馈到控制电路中，如果输出电压中含有共模干扰信号，那么控制电路也会由此引入共模干扰信号。所以，在变换器的输出侧加共模滤波器是非常有必要的，不仅减小对负载的共模干扰，还会减小对控制电路的共模干扰。

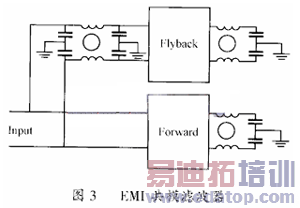

2）在反激变换器和正激变换器之间加一个共模滤波器这样可以减少两路变换器主电路之间的传导干扰。因为，反激侧差模电流较小，所以，将共模滤波器放在反激侧，如图3所示。另外，为了防止两路电源之间的相互干扰，共模滤波器设计成π型，这样从每一边看都是一个共模滤波器。

3）将反激变压器绕组的饶法改成原—副—原—副—原—副的多层夹层饶法采取该措施后变压器原副边的耦合更加紧密，使漏感减小，开关管上电压尖峰明显降低。同时共模骚扰源的强度也随之降低。在不采用解决方案2）时，采用本方案也解决了问题。而且，这种方法从根源上改善了电磁兼容性能，且绕组的趋肤效应和层间效应也都会改善，从而降低了损耗。但是，这种绕法是以牺牲原副边的绝缘强度为代价的，在原副边绝缘要求高的场合并不适用。
