电源高位跟踪系统的设计与实现

(1990mA)时D极与S极的电压跟踪关系

可控硅输入端的全波电压低于C3电容电压的时候，由于维持电流消失，可控硅自动关断。待下一个延时方波信号到达时，再重新导通。从而使调整管漏极(集电极)电压的平均值始终保持在比源极(发射极)电压高3V的水平。如电源输出为+5V时，调整管输入极就高位跟踪到8V。

这样，就可以使放大管的输入极和输出极电压差始终控制在3V，从而大大减小了功率放大管的发热量。

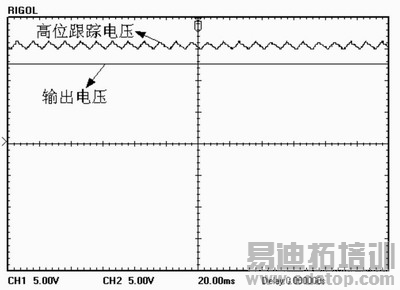

图7 调整管在输出大电压、小电流

(100mA)时D极与S极的电压跟踪关系

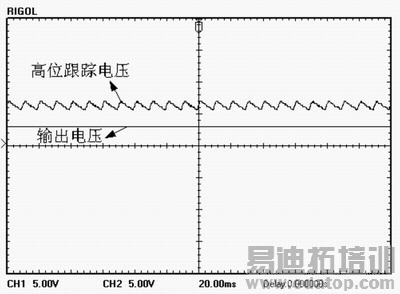

图8 调整管在输出大电流(1500mA)、

小电压时D极与S极的电压跟踪关系

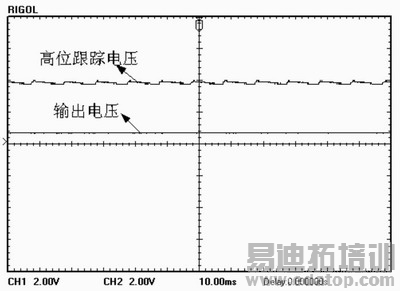

图9 调整管在输出小电流(50mA)、

小电压时D极与S极的电压跟踪关系

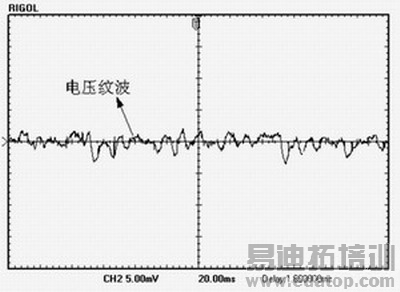

图10 输出电流为1.87A时的纹波电压

整机测试结果

对系统进行整机测试，测试结果由普源存储示波器导出，波形如图6~图10所示。

实验测量结果：电源工作效率最大可以达到80.0% 。

结语

本系统的实验测试结果表明，该方案能够很好地实现高位跟踪，客观上解决了工频式电源的效率问题。

参考文献

1孙小平.高性能大功率可控硅整流脉冲电源[J].沈阳航空工业学院学报,1994,(2).

2 张立斌,姚玉环,尹柯.可控硅相控触发电路分析与设计.佳木斯大学学报(自然科学版),1994

3 陈志康,张书常.可控硅的原理特性及应用.商洛师范专科学校学报,1997。
