有线电视boss系统两种支付方式的实现

1、概述

随着互联网科技的发展和金融系统的业务拓展，人们日常生活的缴费渠道越来越多，银行网点、缴费终端、网上银行、电话银行等等，人们群众也越来越希望各种运营商能提供更多更方便的缴费渠道，目前大多数有线电视运营商主要的缴费方式还是自有的柜台和通过银行代收两种方式，对于传统的包月业务，大部分用户选择的是银行代扣，用户用一个银行账户绑定其数字电视包月业务，每个月定期从其账户划拨费用到运营商银行账户。但是随着增值业务的扩展，如视频点播业务、PVR、电视购物等，这种收费方式已不能满足需求，部分地区也在尝试通过机顶盒终端实现在线缴纳相关的业务费用，下文就银行实时代收和在线支付两种方式与同仁进行探讨。

2、银行代收方式的实现

2.1系统架构

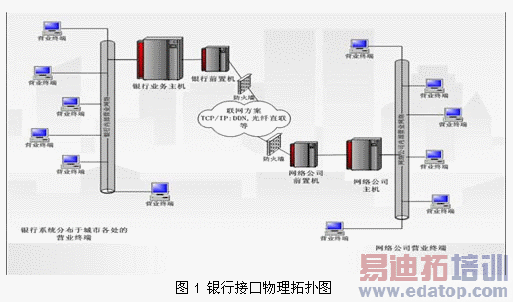

银行代收的实现，通过boss系统的银行接口前置机与商业银行系统通讯前置机通过各种基于TCP/IP协议的网络连接，通过标准的数据交换协议规范实现双方数据交易互发和数据传输。双方的数据安全性可通过防火墙、数据加密等机制实现。系统物理拓扑如图1所示。

2.2接口功能及逻辑结构

Boss银行接口主要包括四部分，自动运营模块、手工处理模块、系统日志管理和运行参数设置，其功能划分如图2所示。

接口处理的逻辑结构如图3所示，实时处理部分由Socket实时通信和FTP服务两部分组成。Socket实时通信处理负责完成实时类交易包的处理，FTP目录存储部分，负责运行FTP服务，进行同银行方的数据交换存储和安全传输大数据量的数据；手动处理模块实现对接口的服务日志、实施交易日志、批量处理日志和异常帐务处理功能。

2.3通讯方式

（1）协议：

银行代收流程交互基于TCP/IP、FTP协议的网络进行通讯，使用请求/应答的方式完成相应指令的功能，银行为请求方，BOSS接口机为应答方。

（2）编码：

协议中所有实时交易和数据交换文件均采用标准ASCII码，数据交换文件后缀均为TXT。

（3）数据交换文件

数据文件是进行账户代扣、交易明细对帐时银行、网络公司双方进行交换的中间文件，对于数据文件的命名规则及FTP的路径双方可事先约定，举例如下：

·账户代扣数据文件

BOS_ZHDK_FILE DKYYYYMMDD.TXT
　　意义：某年某月某日生成的代扣数据文件

·银行处理结果数据文件

BOS _YHDKJG_FILEYHYYYYMMDD.TXT
　　意义：某年某月某日生成的银行处理代扣结果数据文件

·现金交易明细对帐数据文件

BOS _XJJYDZ_FILEXJMXYYYYMMDD.TXT
　　意义：某年某月某日生成的现金交易明细对帐数据文件

·代扣交易明细对帐数据文件

BOS _DKJYDZ_FILEDKMXYYYYMMDD.TXT
　　意义：某年某月某日生成的代扣交易明细对帐数据文件

2.4实时交易处理流程

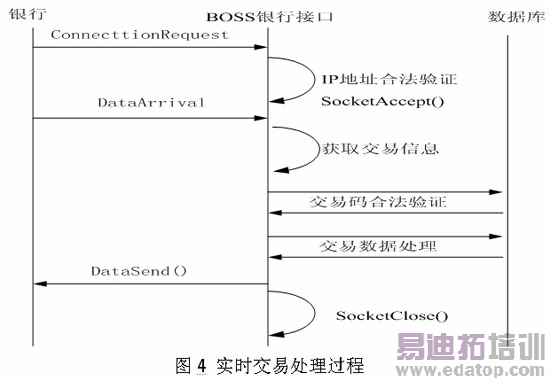

实时交易是银行端发起请求，BOSS系统银行接口马上就要进行相关处理并返回处理结果的交易。实时交易包括: 请求数据、交费确认、账户代扣通知、解除账户代扣、现金交易总额对帐、代扣业务总额对帐、删除交费、补帐确认、请求票据、打印确认、票据作废等。实时交易处理流程如下图：

Boss银行接口在侦听(liste)端口收到TCP联接请求时首先进行IP地址合法验证，IP地址合法验证通过后，获取数据包内数据，根据数据库设置验证交易码是否合法，若通过根据交易包的数据进行不同交易码的处理过程，以上任何一步骤有逻辑错误或处理完成后，将结果按协议要求组包返回。

3、在线支付方式的实现

3.1系统架构

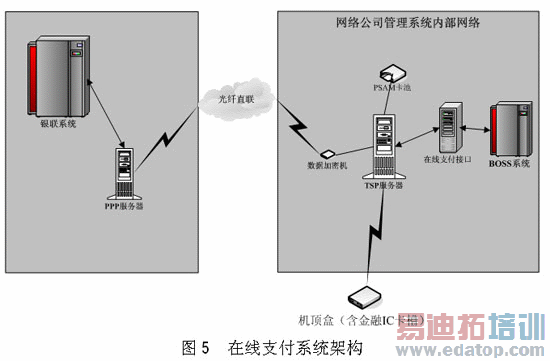

有线电视在线支付主要是指用户在机顶盒终端实现相关业务的在线缴费，目前在机顶盒上还未实现类似互联网上网上银行支付形式，这其中有技术也有效益考虑等方面的原因，目前国内还基本没有实施案例。依托在机顶盒终端或遥控器安装安装金融刷卡装置实现在线支付成为金融系统和网络运营商双方都认可的方式，其特点是采用端到端的加密方式和终端（机顶盒）实名控制，交易方式最安全。虽需要专用刷卡终端，但终端成本低廉，易于规模化推广，在这里阐述一种采用银联金融IC卡方式支付的实现，其系统架构如图3-1所示：
