MAX3740激光驱动器的精确功率控制发布

方案#3

此方案使用一个小外形(SC70封装)的运放，MAX4245，连接到REF和MD引脚之间，见图5。使用与DS1859和MAX3740相同的电源时，运放输出电压VO，与MD、REF-MD值，以及DS1859阻值成比例。这使得经过R2的电流与VO与MD的电压差值成比例。从而抵消掉MD引脚电压变化带来的影响，经过R2的电流仅依赖于REF - MD，一个稳定的0.2V，以及DS1859的阻值。经过光电二极管的电流等于经过R1的电流(803µA) + 经过R2的电流。光电二极管电流是电位器阻值的线性函数。此电路可以使用任意阻值的电位器，并可提供任意范围的电流。唯一的限制是运放MAX4245的电流驱动能力。

运放输出电压(VO)可通过下面的公式计算得出。请确认VO电压不超过运放的最大输出摆幅。

VO = REF * - (DS1859/R3) + MD * (1 + DS1859/R3)
VO = -REF * DS1859/R3 + MD + MD * DS1859/R3
VO = MD + (MD - REF) * DS1859/R3
VO = MD - 0.2V * DS1859/R3
VO = 1.0V (最小) - 0.2V * 1K (DS1859最小)/10K = 0.98V
VO = 1.0V (最小) - 0.2V * 50K (DS1859最大)/10K = 0V
VO = 2.0V (最大) - 0.2V * 1K (DS1859最小)/10K = 1.98V
VO = 2.0V (最大) - 0.2V * 50K (DS1859最大)/10K = 1.0V
经过R2的电流值可通过下面的公式计算得出。

I(R2) = (VO - MD)/R2
I(R2) = VO/R2 - MD/R2
I(R2) = (MD - 0.2V * DS1859/R3)/R2 - MD/R2
I(R2) = MD/R2 - 0.2V * DS1859/R2 * R3 - MD/R2
I(R2) = -0.2V * DS1859/R2 * R3
I(R2) = -DS1859/62,000,000
I(R2) = -1K(DS1859最小)/62,000,000 = -16µA
I(R2) = -50K(DS1859最大)/62,000,000 = -806µA

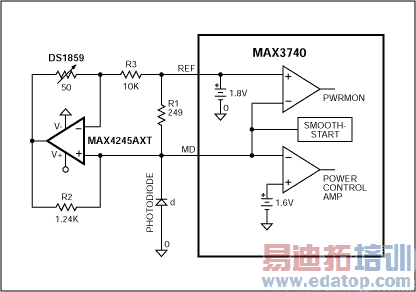

图7. 方案#3的原理图

图8. 方案#3的仿真结果(X轴为以欧姆表示的DS1859电阻值)

图9. 对方案#3的总结

总结

本文介绍了三种用来控制MAX3740激光驱动器功率等级的方案。方案#1和#2非常简单，但是用降低性能换取的。方案#3通过增加了一个运放获得了非常好的线性控制，而且对器件的变化不敏感。设计者都可以根据自己的需要挑选最佳的方案。
