数据中心布线系统的整体规划

录入：edatop.com 点击：

前言

国内有文章将我国的数据中心与机房工程的建设总结为："一流的设备"、"二流的设计"、"三流的管理"。其中："一流的设备"是指数据中心所配置的大多数IT设备以及基础设施设备（UPS、空调）都是国际上知名品牌的先进设备；"二流的设计"是指数据中心的规划设计与国际主流的规划设计理念相比显得落后，也缺少整体先进的技术手段与措施；"三流的管理"是指数据中心的建成后的管理工作不到位，缺乏相关的运营评估和有效管理。虽然，这种现象近年在行业中已经得到较大的改善。但不得不承认，数据中心的整体规划与系统设计还是有许多方面需要提高和加强的。

1 数据中心的整体规划

数据中心的建设基于IT系统的配置与应用，同时又依附于建筑场地的环境与条件。对于企业数据中心建设，整体规划是数据中心建设过程（规划、设计、施工、验收、运营）中的第一环节，也是极其重要的一个环节（"well begun，half done"）。笔者认为，与数据中心布线系统规划密切相关的是企业IT规划和场地与空间规划。

1.1 企业IT规划

企业IT规划（即企业信息化规划）是以企业的整体发展目标和战略以及企业各部门的目标与功能为基础，结合所属行业信息化的实践结果和信息技术的发展趋势，提出企业信息化的远景、目标和战略，制定企业信息化的系统架构、确定信息系统各部分的逻辑关系，以及企业信息系统的架构设计、选型和实施策略，通过对企业信息化目标和内容进行整体规划，以全面系统地指导企业信息化的进程和信息技术的应用。

企业IT规划是企业信息化建设的基本纲领和总体指向，核心内容是要从组织目标和信息化战略中抽取信息需求和功能需求，形成企业组织总体的信息化框架和系统整体模型。通过企业信息化，使企业将信息技术手段应用到企业的生产、运营和管理中，利用信息技术来改造和提升企业的综合能力。

由企业IT规划而产生的企业信息资源规划，将明确企业在（近期与远期）一定时期内，对IT系统的整体需求计划，包括为实现企业信息化目标所需确定的IT系统定位、IT系统规模、IT系统架构、IT系统配置。其中，IT系统定位决定了数据中心的建设等级；IT系统规模决定了数据中心的建筑空间；IT系统架构决定了数据中心的信息路由；IT系统配置决定了数据中心的场地布局。由此可见，企业IT规划是企业数据中心建设的前提与依据。

1.2 场地与空间规划

企业数据中心的场地与空间规划是依据企业IT系统的规模与发展和可提供建筑物的场地与空间，依据数据中心的组成性质、任务、业务量大小，根据数据中心特定的工艺流程（即：IT系统的作业流程）、各区域用房的功能用途、IT设备的配置类型及对供电，空调等方面的要求、各种设备之间的相互关系、操作的方便程度、所涉及的环境因素以及运维管理体制而确定。对数据中心的场地与空间的平面划分和系统构成必须根据数据中心的建筑特性、IT特性以及场地的功能指标，遵循适用性和先进性的原则来进行合理的总体规划。

企业数据中心的场地与空间规划中，机房场地是以"设备"为关注与满足对象；而建筑空间是以"人"为关注与满足对象（引用"BICSI-002 Data Center standard"的观点）。因此，企业数据中心的场地与空间规划应"适宜于空间"，即适合既定空间并符合规划；"适宜于人"，即"以人为本"思想体现；"适宜于时间"，即符合时代功能与美学原则。在满足数据中心的工艺要求的前提下，合理地规划设备与人共有的空间，在提供和满足数据中心中各系统设备能安全、稳定、可靠的运行环境同时，也要为工作人员创造健康、便捷、舒适的工作环境。

根据有关的工程规范，数据中心的场地空间一般由①主要工作间（主机房）；②基本工作间（数据录入室、终端室、网络设备室、媒体存放室、上机准备间）；③第一类辅助房间（备件间、未记录的媒体存放室、仪器室、硬件人员办公室、软件人员办公室）；④第二类辅助房间（维修室、电源室、蓄电池室、发电机室、空调系统用房、钢瓶间、监控室、值班室）；⑤第三类辅助房间（储藏室、更衣换鞋室、缓冲间、机房人员休息间等）这五大场地空间区域构成。

企业数据中心的场地与空间规划将指导后续的场地与空间的设计。数据中心的场地与空间规划与设计主要关注与涉及以下几个主要方面：

依据IT系统的规模与发展确定场地规划。
 符合信息数据处理的工艺流程和工作路线。
 遵循数据中心场地建设的工程规范和标准。
 满足数据中心场地的技术物理指标和要求。
 采取数据中心场地规划所必要的技术措施。
 合理优化限定条件下的建筑物场地与空间。
 室内空间的规划设计融入环境艺术的要素。
 协调融合机电设备工艺与布局的内在关系。

企业数据中心的场地与空间规划设计的主要理念与措施为：整体规划确定场地的等级规模和系统构成；空间与平面布局确定场地的分隔和设备的布局。IT设备主机房采取密闭护围、场地采取大空间少隔断、获得适宜的空间容积（架高、净高、层高）、采取人机区域分离、采用"冷端"与"热端"的气流通道、平衡和散列高密度机柜中的IT设备布置等是现行所推崇的规划设计理念与节能提效策略。

2 数据中心布线系统的整体规划

数据中心布线系统的整体规划，首先要了解布线系统在数据中心中的作用。布线系统需要为数据中心的关键IT设备提供可靠的连接，需要提供适应网络运营的传输带宽,需要支持网络7×24 小时的不间断运行。同时，对安全性、可用性和灵活性有着较高的要求。另外，需要直观、有效、方便的网络与布线的管理方式和工具。

数据中心布线系统的整体规划，也要了解数据中心布线系统工程的建设特点：

机房内信息点密集；
 网络数据传输为主；
 铜缆光纤类型繁多；
 传输链路稳定可靠；
 变更设备连接频繁；
 动态智能链路管理。等等。

数据中心布线系统的整体规划，还要关注数据中心的布线系统所涉及到的技术与产品的发展趋势：

端到端的整体解决方案；
 高速网络——万兆器材；
 高密度预端接器件产品；
 抗电磁干扰的屏蔽布线；
 低烟无卤/阻燃防火线缆；
 电子配线架的智能维护；
 在线监测的动态管理。等等。

2005年颁布的美国《TIA-942 数据中心的电信基础设施标准》和中国C•TEAM新近颁发的《数据中心布线系统的设计与施工技术白皮书》。为数据中心布线系统的整体规划提供了许多有益的技术建议与工程指导。其希望和建议数据中心的项目建设者和规划设计师，在涉及数据中心的设施规划、布线结构和网络设计时，能够对数据中心的建设要求有个整体的了解，也希望能够较早地、全面地考虑与建筑物之间的关联与作用。同时，为数据中心的数据通讯接入和连接提供了几种常见的布线系统结构形式和基础设施的整体布局框架，以综合考虑和解决场地规划布局中，有关建筑、电气、机电、通信、安全等多方面的协调，涉及信息安全、机柜密度以及易管理性之间的相适宜和平衡等的问题。

数据中心布线系统的整体规划，需要充分地理解和掌握《TIA-942标准》和《C•TEAM技术白皮书》中，涉及数据中心布线系统的特征内容和相关要求。

在TIA-942标准中，主要涉及表述了：

 场地的空间划分与连接，即数据中心与建筑物空间的四层关系；

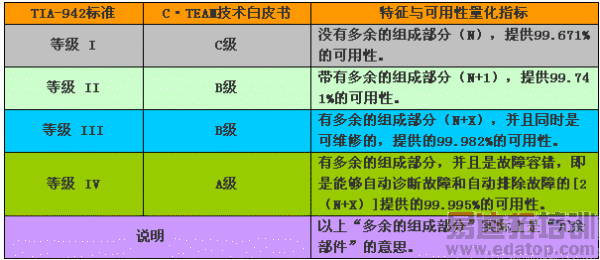

 场地可用性分类等级，即Tier I to Tier IV 四级分类等级标准；
 结构化布线的拓扑结构，即三种拓扑结构:基本型、简化型、分布型；
 场地环境因素的综合考虑，即场地规划、建筑设计、环境设计、电气设计等。

根据《TIA-942标准》和《C•TEAM技术白皮书》，数据中心的建筑空间包括：

计算机房/主机房；
 数据中心内的通信室；
 维护人员办公室；
 接入室；
 机电设备机房；
 运营监管中心；
 存储及载入室。

在一个数据中心中，典型的计算机房/主机房空间区域划分为：

总配线区(MDA)，安置路由器、主干线缆、LAN/SAN交换机、PBX程控交换机、配线架；
 水平配线区(HDA)，安置LAN/SAN/KVM交换机、配线架；
 区域配线区(ZDA)，安置HAD与EDA的中间续接区域过线盒/整合点；
 设备配线区(EDA)，安置机架/机柜/设备、出线盒。

另外计算机房/主机房与接入室(ER)直接相关，接入室安置网络运营上的接入设备。

数据中心布线系统的线缆为：

 水平线缆提供了设备配线区（EDA）、水平配线区（HDAs）、区域配线区（ZDA）的水平交叉连接。
 主干线缆提供了总配线区（MDA）、水平配线区（HDAs）、接入室（ER）、电信室（TR）之间的主干交叉连接。
 推荐采用的布线传输介质：100 ohm 4-Pair CAT6 双绞线（等级以上）；激光优化的 50/125 µm多模光纤OM1/OM3；75 ohm 同轴线缆。

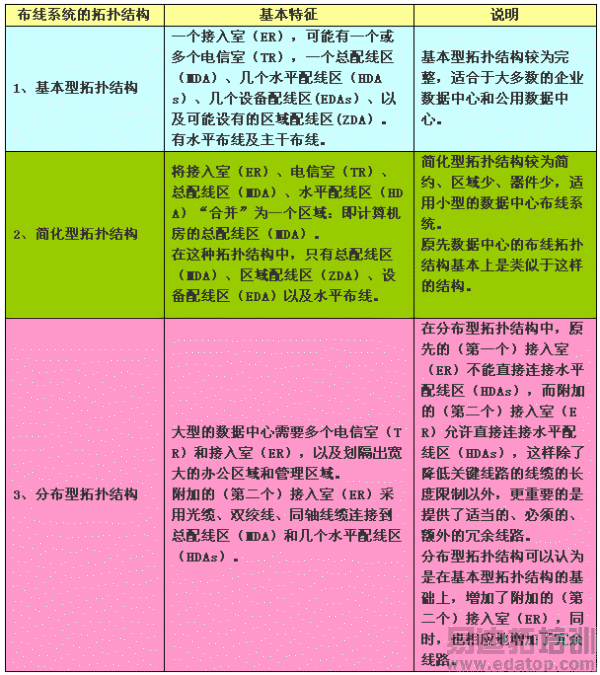

数据中心的三种布线系统的拓扑结构为：
