有线电视光网系统中光分路器的损耗计算

一、光功率单位介绍

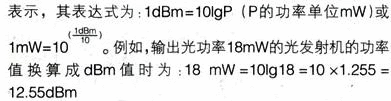

在实际运用中，光功率单位常采用mw或分贝值dBm

在有线电视系统中，利用场强仪测得的射频电平是以dBpV为单位表示的，dB表示一个相对值，如甲的功率为18dBm，乙的功率为10dBm，则可以说甲比乙大8dB，dBm是功率绝对值的单位，不要相互搞混淆了。

二、光分路器的分光比定义及电气参数

光分路器类似于电缆传输网络中的分支器、分配器。在实际的运用中，常常用光分路器把光发射机输出的光信号分成强度不等的几路输出，光强较大的一路传输到较远的设备，光强弱的一路传输到较近的距离，以使各个光节点都能得到近似相等的光功率。光分路器对各支路光功率分配的比例称为分光比，分光比K定义为光分路器某输出端输出光功率与光分路器输出端总的输出光功率之比。

分光损耗：不同的分光比对光信号产生的损耗就叫做分光损耗，其值为-10lgK。

　　驸加损耗：光分路器把输入端的光信号按照预定的分光比对各个支路进行分配时，光信号通过光分路器时除分光损耗外，还有光分路器　　本身对光信号产生的损耗，这种损耗称为光分路器附加损耗。

插入损耗：插入损耗包括分光损耗和附加损耗两部分，即插入损耗(dB)=-10lgk+附加损耗。

同时光分路器还有频率响应、均匀性、隔离度等技术指标要求。

三、光链路损耗的计算

光链路损耗包括三个部份：一是光缆对光信号强度产生的衰减；二是网络中各种接头、接点对光信号的衰减;三是网络中器件对光信号产生的衰减，例如光分路器的分光损耗和附加损耗。

光链路全程损耗可按下式计算：A=aL-10lgk+Ac+Af。式中：A为光链路全程损耗，aL为光纤对所传输光信号的衰减，α为光衰减系数，L为光缆长度。在设计中在光信号波长为1310nm时一般取α=O.4dB／km，当光信号波长为1550nm时，可取α=0.25dB/Km(包括熔接损耗)。Ac为插头损耗，每个接头可按0.5dB计算。Af伪光分路器附加损耗，设计中可按下表所示值计算。

四、分路器中分光比的计算及应用

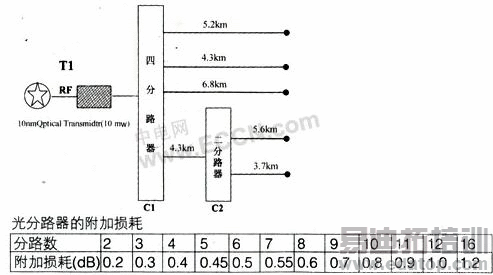

附图为我县光网改造一应用实例，计算C1、C2两个光分路器的分光比。由千光接收端输入光功率过低将导致输出的C／N值过低，过强会导致非线性失真过大且CTB、CSO指标恶化，从而达不到网络所需的指标要求，在此光接收端输入光功率我们取-2dBm作为设计值，计算中保留2位小数。

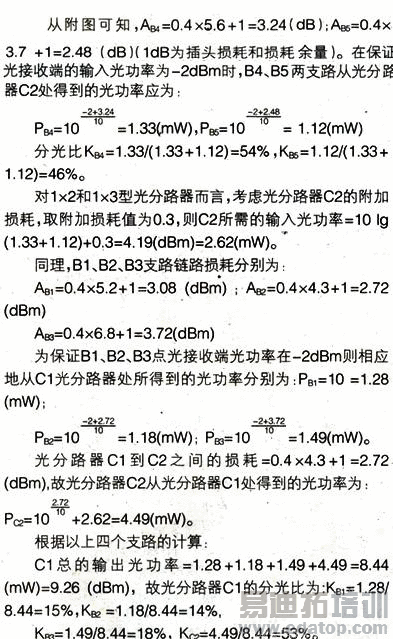

由上可知光分路器C1所需的输入光功率9126+0.4=9.66(dBm)=9.25(mW)，光发射机T1的输出光功率=9.26+1=10.26(dBm)=10.62(mW)，所以我们就可购置光输出功为10mW的1310nm光发射机。
