九针的魅力--九针电子配线系统

随着综合布线系统的发展，现在越来越多的客户希望他们的综合布线系统能够采用电子配线系统，也就是人们常说的智能配线系统。应市场的需求德特威勒公司推出了完整的智能化布线解决方案，大大丰富了公司的产品线，也为客户提供了多样化的产品选择。

最近销售工程师，各大分销的电子配线系统项目所占比重越来越高，不仅有银行系统，政府项目，甚至一些教育系统也希望能够采用电子配线系统来保持网络系统的先进性，减少后期的投资，提高网络运行的效率。但是真正了解智能配线系统的客户少之又少，甚至分销的技术工程师也对该系统一知半解，他们可能更多的还是关心组建这个系统需要花多少钱，名称上是不是叫电子配线架，而往往忽略了该系统应该是双配还是单配，应该采用触点式还是采用九针方式等技术性问题，因此我觉得对电子配线系统进行一次"科普式"的介绍非常有必要，对这些误解和迷惑进行澄清，这样能大大降低厂商，分销商，集成商，客户之间沟通的困难程度，减少摩擦，提高工作效率。

电子配线架其英文名称叫"e-panel"，一般来说电子配线架具有以下一些功能：

1) 引导跳线，一般来说我们现在采用LED指示灯，指示灯闪烁就是把跳线从该端口拔下，指示灯常亮就是将跳线插上。

2) 实时记录网络中的任何改变，如网络中的非法接入等，并形成相应的报告。

3) 以数据库的形式记录所有的链路信息，比如说可以对网络中的相关设备进行管理。

4) 基于软件系统，支持远程Web登陆系统

由上述的功能可知电子配线架的核心功能就是对整个网络的全监视,也就是说只要有人动了配线架上的任何一根跳线,电子配线架系统能够监测的到,记录下该变化,将其写入数据库,在系统中发出警报通知管理员，如在电子配线架端LED灯做出相应的动作，并发出"滴滴"的警报声。因此在这方面带LED指示灯的电子配线系统具有先天的优势。

现在市面上销售的电子配线系统主要有两种：

第一种方法是以康普为代表的电配式配线架，这种配线系统在配线架端的模块上装有一个触碰开关，一旦跳线插入到模块中就会碰到这个开关，这时就会自动通知系统该端口有跳线插入，系统就会自动记录下来。但是该方法有一个致命的弱点，他只知道这个端口有一根跳线插进来了，但是这跟跳线有没有问题，其另一端插在什么位置，系统一无所知。举个最简单的例子，就算你把所有的跳线全部剪断，系统也不会有任何的报警，因为系统仍然认为所有的端口并没有任何的改变。

第二种方法比较复杂，就是业界所说的九针式探测，这种方式的就是在普通的八针基础上再加一针，形成九针的模块和跳线，通过这第九针来传输控制信号，8针接通的同时，第九针也处于接通状态，系统能够得知该链路的通断情况，并且在光纤跳线得上端也有一根铜芯线缆用于监视，大大扩展了该电子配线系统的应用范围。但是这种九针方式的配线方式必须为双配形式，不能采用单配方式。具体跳线形式如下图：

图1带九针的铜缆跳线

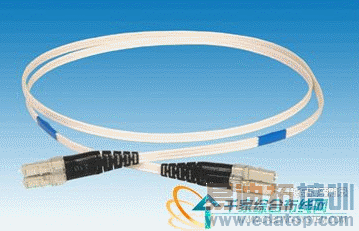

图2带九针的光纤跳线

配线方式分为两类：一类是单配线架方式，另一类是双配线架方式。

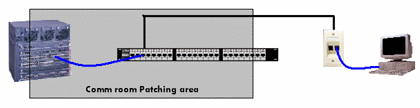

图3 单配线架方式

如上图所示的单配线架方式，我们一般在作配置中都采用这种方式，它可大大节约甲方的项目支出，水平线缆打接到电子配线架上，交换机一端不接配线架，跳线直接往交换机上插。前面已经提到过了，单配配线架方式只能用在电配式的电子配线架方式，在配线架的一端是可探测的，在交换机的另一端不可探测，因此这种放法虽然所花的费用较少，而且施工也比较方便，但是交换机端的任何变化必须手动输入数据库，达不到完全自动监视整个网络的目的

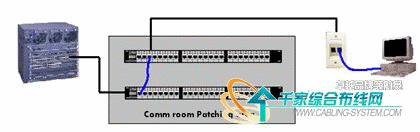

图4 双配线架方式

如上图就是双配线架方式，它把水平线缆和交换机都各自地引到一个配线架上，所有水平线缆所连接的各个工作区端口都在水平配线架上有个映射，而所有交换机的端口都在交换机的配线架上有个映射。如果跳线再用上9芯跳线，就可以实现真正意义上的全监视。跳线的任何一端，在电子配线架上的拔下或插上动作，系统都可以马上探测到。这种方式的缺点也是显而易见的，一般来说工程的预算比普通的配线方案要贵30%-50%左右，因此这种电子配线方式适合大型的项目，点数越多每个点位的单价越低。

现在世面上主流的代表产品有三家，康普的iPatch、以色列瑞特的PatchView 和 另一家新加坡公司研发的iTracs。其中以以色列瑞特的PatchView系统功能最为强大。

康普的特点是碰触式探测，普通8芯跳线和单配线架。这些技术都是比较低成本的，所以康普的系统在3个电子配线架方案中是比较便宜的。但是其代价是牺牲了全监视和自动更新链路数据库的原则。跳线操作有很多规则，必须拔下某根跳线后就立即把这根插到另一个端口上，绝不能一口气拔下2、3根跳线，再一根一根插到其他端口上，否则就会乱套。而交换机一端的跳线是不能动的，如果要动就要手工修改数据库，这也是违背了电子配线架的初衷。

其他两家都是采用九针的形式，区别在于iTracs没有LED指示灯。瑞特有LED指示灯，该系统整体性好，自动化和智能化的程度比较高，当然价格也是最高的。网络管理人员可以将任务派发下去，然后通过手持式控制板接受任务，如某个网络设备需要接入网络或者需要移动到不同的地方，那么可以在控制端软件断开某个端口，然后再连接某两个端口，然后派发下去，对应的配线架上的对应端口就会有LED指示灯闪耀，凡是闪耀就是让你把这根跳线从这个端口上拔下来。如果LED指示灯只是简单地亮着不闪，那就是让你把跳线插上去。如果你插错了，它就会又闪个不停，直至你把跳线插对。该系统能查询所有设备的上层信息（IP地址和MAC 地址）对所有的设备进行准确定位，并和其物理端口位置相连接，并且能通过设备的IP地址和MAC 地址查询设备的详细信息。通过改种方式查找所有在终端的非法和无授权的设备。

现在客户越来越倾向于采用以色列瑞特的PatchView系统，特别是像工商银行，摩根斯坦利这样的大型金融机构，他们需要坚强的网络系统，不能有一丝一厘的偏差，因为整个网路的瘫痪就意味着大把的美金的流失和顾客信心度的丧失。因此在作为一个工程师更多的时间应该考虑该电子配线系统的稳定程度而不仅仅是怎样省钱。

接下来简单介绍一下九针电子配线系统各部分的特点，

1) 智能六类电子配线架，分为屏蔽和非屏蔽，IDC接口能卡接23AWG-26AWG不同线径的实芯和多股线缆。每个端口都带有LED指示灯，具备智能管理接口。

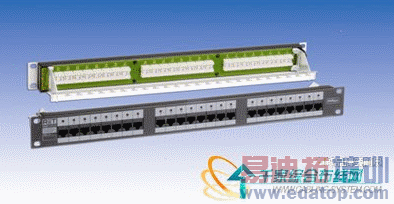

图5 6类电子配线架

2) 6类RJ45-RJ45跳线，具备管理功能，采用9芯线结构，其中1芯专用于智能管理。

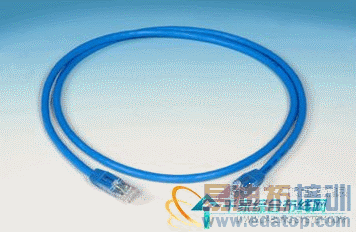

图7 6类RJ45-RJ45跳线

3) LC，光纤端接箱，48芯结构，分为单模和多模，带LED指示灯，具备智能管理接口，以便将来方便地直接升级使用于智能布线系统内。

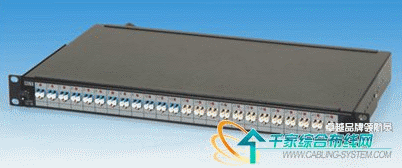

图8 LC光纤端接箱

4) LC光纤数据跳线，可分为多模或单模，智能跳线具备管理功能，采用光纤加铜芯结构，其中铜芯专用于智能管理。

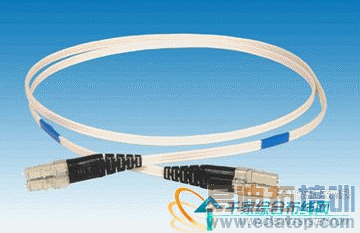

图9 LC光纤数据跳线

5) 电子配线系统扫描仪, 通过扫描仪连接线缆连接至智能配线架上，扫描仪监视配线架上的所有端口，一般有两种类型，支持12个电子配线架和支持24个电子配线架。

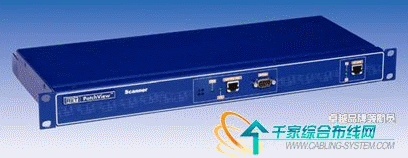

图10 电子配线系统扫描仪

6) 电子配线管理系统主机，主机管理物理层网络结构。主机控制所有的下行扫描仪，管理所有扫描信号的运算。主机位于系统的最高层，有能力对整个系统监视和控制。通过铜缆连接主机和扩展仪，最大长度为1200m/4000ft。有四个下行端口，可连接四个扫描仪。

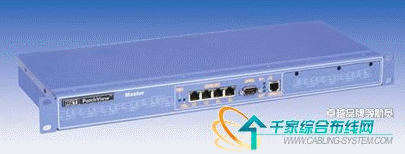

图11 电子配线系统主机

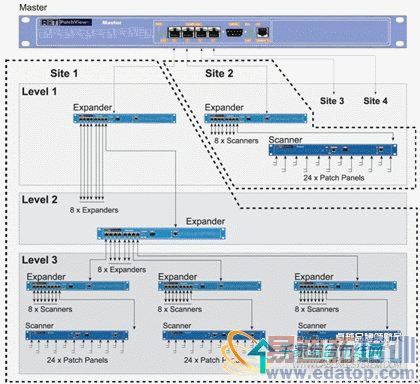

图 12整个电子配线系统的连接

如上图所示，所有配线架端口和网络设备的网络结构和数据信息流向为： 系统将扫描到的信号通过扩展仪（如果需要）传送到主机，主机通过以太网端口和系统软件连连接，将所有信息传送至应用系统中，在应用系统中信息得到充分的分析和管理。系统可以制定并发出信息指令，该指令通过以太网发送至主机，主机再通过扩展仪（如果需要）将指令信号传送到扫描仪上扫描仪将所有指令信息通过控制板发到配线架需要做操作的端口。

以上就是典型的九针电子配线系统的硬件组成，最后来介绍一下软件，由于软件的可扩展性和更新速度都比较快，因此可能不同批次的客户所用的软件系统的价格和功能性都一定的差异。总体来说电子配线系统软件的功能主要有以下内容。

▲确保网络基础设施的可靠性就是要能实时地发现失败的连接、立刻地进行事故检修和维护，而且能够增加网络正常运行的时间。电子配线管理系统对于极微小的连接失败和未能连接上的设备 （包括服务器、计算机工作台、打印机、长途电话和其他一些设备）都能提供即时的位置信息，并且LED指导出故障所在以降低平均修理时间。

▲减少物理基础设施的花费、提高收益，提高资源的使用计划和特定范围内资产管理的准确性，使资源的利用率达到最大化。

▲增强线路连接安全性，通过连接监测和跟踪在线用户来保护连接的畅通和网络，鉴别出违法的装置，保护财物不受侵害。

▲集中的和远距离的控制企业大范围的连接。在建筑物之间、在地球上的某一些地方、在远距离的分支企业之间，所进行管理连接的端口数量没有限制。

▲在建筑物之间通过远程设备、连接的布局和网络的设施的移动、增加和改变都会被自动记录下来以减少IT成本。

▲物理层电子工作订单，并生成有关基础设施的维护、性能和资产管理的文件。

说了这么多，就是希望大家对电子配线系统有一个全面的认识，那么在平时的工作和学习当中，就可以按照自己的需求，有的放矢的选择自己需要的智能配线系统，以期达到最优的配置方案。

作者：德特威勒电缆系统（上海）有限公司 技术支持工程师 邱汇慧
