浅谈布线系统的智能化管理

目前主流的智能布线管理软件系统主要有三种。其中，iTRACS智能布线管理软件系统是被布线系统硬件生产厂商最为广泛采用的软件系统。与另外几种不同的是，iTRACS专门并独立致力于软件开发，在布线管理软件性能的稳定性和功能的完整性上都更加专业和完善。iTRACS系统支持全部5e类、6类和光纤（SC、ST、MT-RJ、LC）。安普布线早在五年前就已经与著名电缆管理软件公司iTRACS公司合作，共同推出实时、智能的结构化布线管理解决方案——AMPTRAC系统。到今天，AMPTRAC经过多次的改良，已由概念产品进而步入增长期，在亚洲也赢得了数个重要项目，产品日趋完善成熟。

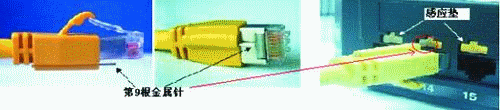

安普AMPTRAC智能布线管理系统仍然基于传统的安普结构化布线系统，用户可采用任何厂家的网络产品，不同的是该系统在配线架每个RJ45端口上增加了一个金属感应垫，跳线外部增加了一根金属针，这根金属针与配线架的感应垫相接触（如图3所示），配线架通过输入/输出电缆与网络分析仪相连，实现一条通路。利用电路开关的原理，当这条通路上任何一个连接变化时，网络分析仪可以通过iTRACS软件实时、动态监视到所有的网络连接状态，通过软件的预设功能就能够探查、发现、绘制和归档实时网络连接，并对各种非法操作进行监控和报警，从而把布线系统和所连设备转变为智能网络。同时该系统还可以与用户现有的网管系统实现集成，为用户提供更完整的管理服务。

图3

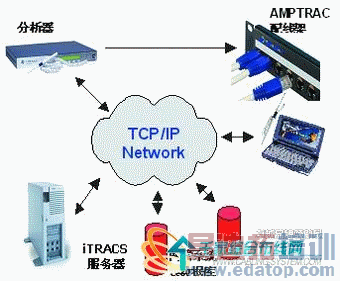

图4显示了支持智能基础结构管理的安普AMPTRAC硬件配置。配线架的每个端口都配有额外传感器触点，通过带有探针的跳线可以侦测物理连接。AMPTRAC分析器从传感器上收集所有的实时信息并通过TCP/IP网络传输到iTRACS管理数据库中。最终iTRACS智能基础结构管理软件将与其他的网管数据库信息集成到一起，共同完成集成逻辑层和物理层管理的任务。对于以往布线系统的管理中出现的问题，智能布线系统都能够一一解决。

图4

2  AMPTRAC的特点

（1）提高网络管理效率/降低运营成本：缩短故障排查时间；自动化的网络维护过程；生成价值极高的IT设备报表。
    　（2）提高服务等级：减少网络设备宕机；缩短响应时间；在IT及其他部门之间提供交互服务平台.
 　   （3）增强安全性：加强网络物理层、数据链路层监控；实时跟踪物理层连接；识别未经授权的网络设备或跳线变更；生成网络审核日志；发生未授权连接变化时自动报警。
   　 （4）提高设备利用率：提高网络端口利用率；增加投资回报。

3  AMPTRAC的优势

（1）开放性：AMPTRAC™软件基于TIA/EIA606布线管理标准设计，兼容HP Open-view，CA Unicenter, Cisco Works等第三方网络管理软件，支持Auto CAD、Visio扩展名为DWG、DXG等图形文件，支持Sybase /MS SQL数据库。此外，AMPTRAC™软件提供基于工业标准的软件开发接口，如API、ODBC、SDK等接口，客户可以根据个人需要，采用VB Script等工具进行个性化的二次开发。AMPTRAC™硬件兼容任何厂家的网络设备和网络布线产品，降低智能化布线系统投资成本。
  　  （2）系统完整性：AMPTRAC™系统是一个端到端的解决方案，所有硬件都由安普布线设计生产，提供最佳的匹配性及服务一致性。
  　  （3）经济性：AMPTRAC™系统允许用户采用逐步投资方式，循序渐进地实现完整的智能化系统，最大程度保护用户的投资。
  　  （4）可移动性：客户可以采用三种不同方式远程访问布线管理软件服务器，迅速地进行网络故障排错.
  　  （5）可靠性：AMPTRAC™作智能化布线系统，同传统布线系统一样为用户提供最值得信赖的服务保证，AMPTRAC™配线系统（不包括有源设备和感应装置）为用户提供25年质量保证。

4  智能化布线是发展趋势

随着信息技术的不断发展和网络应用的日趋复杂，作为网络基础设施的布线系统也受到越来越多的关注。据统计，虽然布线系统在整个网络建设成本中只占了很小的份额，但是由于布线系统造成的网络故障大约占所有LAN故障的60%。因此，安全、有序、高效的对布线系统进行智能化管理已经成为发展的趋势。智能布线管理系统可为基础设施管理提供空前高效的信息和功能，所有的信息都是自动和实时更新，因此系统的信息非常可靠。正因为如此，用户可以在很短的时间内收回投资。
