基于TPS6211X的FPGA高效电源设计

录入:edatop.com     点击:

l 前言

随着ARM微处理器技术和现场可编程逻辑阵列技术(FPGA)的发展及其在手持式设备中的应用,手持式设备低功耗、微型化的要求越来越高。作为必然趋势,节能将是未来手持式电子设备的必然特性,但是高效率和节能是一对矛盾,虽然作为手持设备能量来源的锂电池的容量越来越大,但随着功能的完善,手持设备的总功耗也在不断增加,而锂电池容量的能量体积比是有限的,这就要求不断提高电源器件的转换效率和改善电源管理方案。

在手持设备中,为了获得较高的总功率,很多系统的电池电压都在7 V之上,如7.2 V,9 V,12 V等。基于此,德州仪器(TI)推出了支持3.1~17 V输入电压范围的1.5 A(典型值)DC/DC降压转换器系列器件TPS6211X。该小型集成电路(IC)的电源转换效率最高可达95%,能够显著延长依靠2~3节锂电池供电的手持式测试仪表及其他高端手持式设备的电池使用寿命。

2 TPS6211X器件简介

TPS6211X系列器件是包含TPS6211,TPS62111,TPS62112三款DC/DC型电源器件,其中TPS62111和TPS62112分别为固定输出3.3 V和5 V,TPS62110为可调输出,输出电压范围是1.2~16 V,其特性可满足绝大多数手持式设备的电源需求。

2.1 引脚功能说明

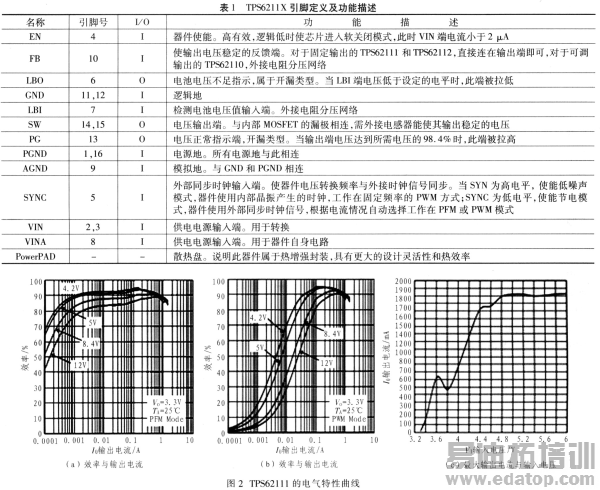

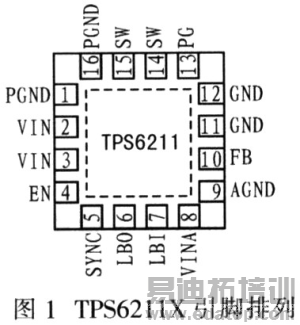

TPS6211X标准封装为QFN-16,尺寸为4 mm×4 mm,图1所示为引脚排列。其引脚功能描述如表1所示。

2.2 性能特点

该系列器件属于低纹波电压噪声的同步降压型转换器,开关频率典型值为1 MHz,内置FET,不需要额外的MOSFET和稳压管,降低了设计难度,允许设计人员利用更小的外部元件,不必担心组件效能或转换效率受到影响,既可节省板级空间,还能缩短系统设计时间。此外,TPS6211X可与0.8~1.4 MHz的外部频率讯号同步,设计灵活。

图2a,b是TPS62111和TPs62112在多种输人电压下,分别工作在PFM(脉冲频率调节)模式和PWM(脉冲幅度调节)模式下的电流电压转换效率曲线图。从图2可以看到,在PFM时,即工作在轻负载时,转换效率相当高,均能达到90%;而当输入电压、内部参数及外接负载变化时,其工作在PWM模式,转换效率可达85%以上,这对于从7 V以上电压值直接转换到所需电压值是非常有用的特性。图2c为在不同输入电压下,输出端电流的最大值。当输入电压高于5 V时,TPS6211X系列的最大输出电流可达1.8A,将其用于驱动要求电压精度较高和电流幅值较大的FPGA器件是很合适的。

作者:赵湘阳 席兵   来源:国外电子元器件
