高性能CMOS集成电压比较器的研究与设计

1．3 输出缓冲驱动级

输出缓冲驱动级(又称后放大器)的主要作用是把锁存比较电路的输出信号转化成逻辑电平(0 V或5 V)。如图2中第三部分所示，M8，M10，M11,M13,M14,M15组成差分自偏置电路，它能吸人和供出较大的电流，使比较器在驱动大的容性负载时速度不受摆率的限制。M9，M12组成一个反相器，用作附加的增益级，同时实现负载电容和自偏置差分放大器之间的隔离。要使输出缓冲级工作在线性区，输入信号的幅度一般要在1～3．5 V之间，所以在电路中串入M26管来提升锁存器输出电压的幅值。

2 电路仿真

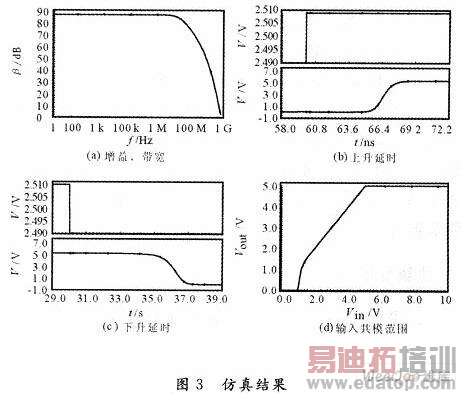

在5 V电源的电压下，Vin-端加2．5 V参考信号，在Cadence软件平台下用Spec-tre工具对基于CSMC 0．5 μmCMOS工艺模型的电路进行仿真，得到比较器的增益、带宽、上升延时、下降延时、输入共模范围如图3所示。

用Cadence自带的Dracula工具对版图进行验证，通过设计规则检查(DRC)，该版图符合CSMC0．5μmCMOS工艺的相关设计规则。通过电路图和版图的对照(LVS)，版图中的器件及器件间的连接情况与电路图中相一致，保证了该版图是图2所示电路图的物理掩模图形集。此外，在做完DRC和 LVS后，版图的电气规则检查(ERC)也同时完成了，这是Dracula工具的一个主要特点。ERC报告显示该版图中无短路、断路等电气规则错误。

3 版图设计

集成电路的版图是芯片在实际制作时物理掩模图形的集合，是从电路原理图到实际芯片的关键过渡环节。版图的设计直接影响着芯片的最终性能。模拟集成电路版图的设计要求更高，它不仅有技术成分，还需要许多艺术性的布局和走线。

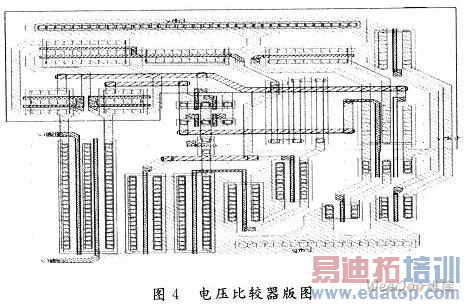

基于CSMC 0．5μm CMOS(N-Well硅栅)工艺设计的集成电压比较器版图如图4所示。其中电阻为制作在N-well中的P+扩散条；MOS管为NORMAL器件，其沟道宽长为多晶硅栅覆盖有源区部分的宽长。包围有源区的N+diff和P+diff，用来表明管子是NMOS管，还是PMOS管，版图面积为57μm×69 μm。

4 结 语

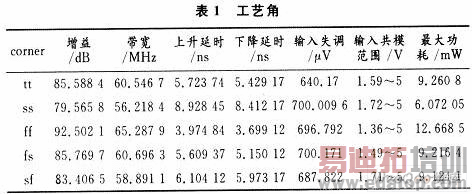

在CSMC O．5μm CMOS工艺条件下，采用预放大器、锁存比较电路和输出缓冲级级联的锁存比较电路结构，设计了一个高速、高精度的高性能集成电压比较器，它具有低输入失调电压、低功耗的特点。完成从电路原理图设计到版图设计和验证(DRC，LVS)以及工艺角仿真和分析的整个设计流程。从仿真结果可以看出，这一高性能电压比较器适用于高速A／D转换器、高速数据传输器及高性能切换功率调节器等设备中。
