综合布线中容易忽略的主角--跳线

综合布线系统是现代社会智能建筑物里最基础的系统，当前，信息产业迅速发展，网络的重要性已经在人们的头脑中打上了深深的烙印，网络也成为生活中不可替代的一部分。对于支撑网络的最主要的硬件，综合布线系统性能的好坏，直接影响网络的传输行能。

在综合布线系统中，只有能通过最严格的TIA标准测试，才能保证整个系统良好的性能。一条完整且良好的通道中，主要部件包含双绞线、模块、配线架、跳线等。在此，我们主要谈论一下布线中的跳线。

说起跳线，相信有点基础常识的人会认为，这是不能再简单的连接线，只要有水晶头，就能做出各种跳线，568A、568B 、直连线、互联线，甚至能做出自创的"568C"  "568…"等N种跳线！虽有点夸张，但在现实施工与应用中也确实存在，不管接法如何，只要能连接通就行。在网上baidu一下，例如"网线制作方法"等，能有N条信息，都是教您如何自己制作跳线，暂且不论自己制作的性能如何，我想，在使用当中，想必有的人经常出现网络时断时通的现象或者正常使用一段时间后，不能连接网络了，重新插拔一下PC的网线又可以用了，再或者，长时间使用一短时间后，线缆与水晶头出现连接不良的现象等等。这些原因差不多都是由于自行制作跳线直接或间接导致的事故，如果把这类线材用在中大型建筑物内结构化综合布线中，其结果可想而知,轻者网络不能正常工作，重者会让您或您的企业或单位失去无法估计的损失,还给企业或单位造成人力、财力、物力等浪费，由此而增加的成本。

在一些工程中，施工人员经常使用施工中废弃的双绞线，从市场上购买普通的水晶头自行制作跳线，但是英国爱达讯在此不推荐自行制作跳线，有以下几点主要原因：

1、 自行制作的六类跳线，根本不能通过TIA/EIA中单件产品的组件测试，
2、 在通道测试中，使用自行制作的跳线进行测试，在整个通道中，即使其它插接件或铜缆完全通过测试或高出TIA/EIA标准，那么，我们测出的结果也是不通过，
3、 在TIA标准中，不推荐现场制作跳线应用于布线系统中。
4、 由于自制跳线线芯是单芯线，多次插拔后，很容易折断。
5、 自制跳线在测试时，直接影响整个通道的性能，致使不能通过测试而导致整个工程的验收等不能通过。
6、 影响了布线厂商提供产品的性能。从而损坏了产品形象。
7、 无法达到布线中传输带宽的要求。

当然，以上只是在施工中遇到的问题。在使用中的问题会更严重，正如我们前面所谈到的。为了使所使用的产品能在工程与使用中拥有更高的传输性能，TIA标准中，不推荐使用自制的跳线。当然，厂家在给工程做方案时，已经把厂商的配套规格的跳线列在方案中。

那么，厂家的跳线与自制的有哪些区别呢？我们下面以爱达讯ADDISON六类跳线产品为列，做出对比。

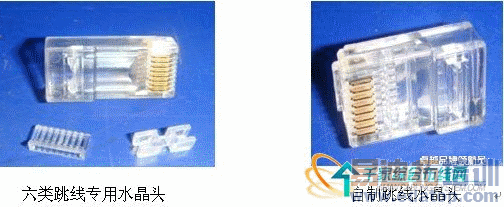

① 水晶头

正规的跳线一般为多件套装（二件套或三件套），正面的接触金属物体是镀金铜金手指，并使用抛光处理水晶头前端的金属金手指，不但具有较强的硬度，而且具有很好的韧性，以确保每根线芯与水晶头金属针有良好的接触和传输性能，同时会具有支架、插芯等进一步增强性能和稳定性的插件，而一般的水晶头的金属接触体为铜体而且是仅仅一个水晶头，没有其他的插件，当金属弹片硬度较差时，金属弹片无法插入双绞线的导线中，水晶头将不起作用；当韧性达不到要求时，容易发生金属弹片断裂，如下图：

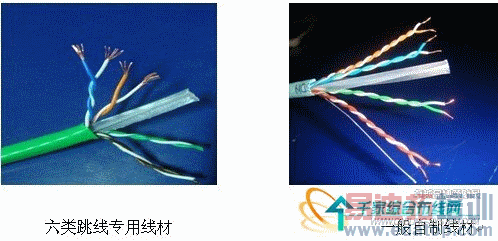

② 跳线线材

跳线专用线材一般为多股纯铜丝，拥有更好的柔韧性，传输率高。便于移动、携带，能保持线缆的性能，不易折断，弯曲等优点。而自制的线材一般为普通的双绞线，单芯，柔韧性差，随着时间的推移，单芯铜丝有断裂的可能。部分厂家为了降低成本，线芯多为镀锌铜或已经氧化的铜作为铜芯，线对的对绞也没有严格的执行工艺要求，也就直接影响了跳线的性能。

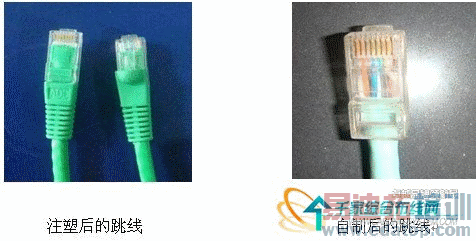

③ 注塑

爱达讯ADDISON跳线注塑是非常严格的一道工序，跟精密的设备有很大的关系，直接影响跳线的性能和耐用牢固性，注塑后的跳线在线材与水晶头之间大大增加的连接附着力，保证反复使用不会出现任何问题。而自制的跳线一般不进行注塑，问题是显而易见，反复插拔使用后，在水晶头与线材之间很容易出现脱落或线芯折断等现象。

④  生产工艺

爱达讯ADDISON跳线从选材到出厂，要经历几十道工序，每一道工序都要经过严格的测试，生产也要在特定的环境下使用特殊设备完成，自制的跳线一般只要有网线压制工具就能完成。

⑤ 跳线测试

专业跳线为了保证每一条出厂的跳线质量，每一道工序，都要经过严格的测试。根据EIA/TIA跳线标准"TIA PATCH CORD Cat 5e/6 XX M"等标准进行测试。出厂测试中最要的测试参数 NEXT（余量）、RL（回波）只能通过专业的测试仪器才能测出，只有全部参数测试完全通过，才能予以出厂。自制的跳线使用普通的测线仪仅仅对接线图进行测试，无法完成更多的性能测试，影响了整个链路的性能。

通过以上对比，我们可以直观的自制跳线与专业跳线的不同。目前，高带宽的网络布线已经应用于智能建筑中，自制的跳线根本不能满足实际的需求。跳线，作为综合布线中唯一外露的线材和移动的特性， 外观协调美观，耐用也是重要选择参考之一。

爱达讯ADDISON系列跳线，保证链路中通讯性能，严格的生产工艺，每条跳线测试合格后才予以出厂，可以通过随产品附带测试报告直观的看到跳线的性能，完全达到或高出EIA/TIA标准，保证为客户提供最好的性能。
