光电倍增管原理、特性与应用

录入：edatop.com 点击：

摘要：光电倍增管是一种能将微弱的光信号转换成可测电信号的光电转换器件。文中以北京滨松光子技术有限公司生产的R/CR系列产品为代表，介绍光电倍增管的一般原理、使用特性及其应用。并特别给出了在各种领域所适用的光电倍增管的型号。

1 概述

光电子应用技术是一门新兴的高新技术，当前还处于发展阶段。相信它在21世纪必将有重大创新并迅速崛起。光电子技术产业也必将发展成为一种新兴的知识经济，从而在新兴技术领域形成巨大的生产力。

光电倍增管（PMT）是光子技术器件中的一个重要产品，它是一种具有极高灵敏度和超快时间响应的光探测器件。可广泛应用于光子计数、极微弱光探测、化学发光、生物发光研究、极低能量射线探测、分光光度计、旋光仪、色度计、照度计、尘埃计、浊度计、光密度计、热释光量仪、辐射量热计、扫描电镜、生化分析仪等仪器设备中。

2 光电倍增管的一般结构

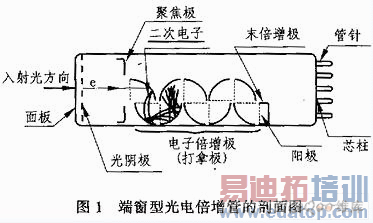

光电倍增管是一种真空器件。它由光电发射阴极（光阴极）和聚焦电极、电子倍增极及电子收集极（阳极）等组成。典型的光电倍增管按入射光接收方式可分为端窗式和侧窗式两种类型。图1所示为端窗型光电倍增管的剖面结构图。其主要工作过程如下：

当光照射到光阴极时，光阴极向真空中激发出光电子。这些光电子按聚焦极电场进入倍增系统，并通过进一步的二次发射得到的倍增放大。然后把放大后的电子用阳极收集作为信号输出。

因为采用了二次发射倍增系统，所以光电倍增管在探测紫外、可见和近红外区的辐射能量的光电探测器中，具有极高的灵敏度和极低的噪声。另外，光电倍增管还具有响应快速、成本低、阴极面积大等优点。

3 光电倍增管的类型

3.1 按接收入射光方式分类

光电倍增管按其接收入射光的方式一般可分成端窗型（Head-on）和侧窗型（side-on）两大类。

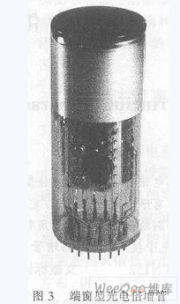

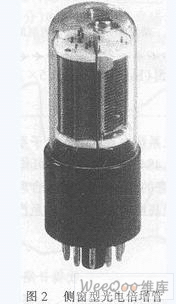

侧窗型光电倍增管（R系列）是从玻璃壳的侧面接收入射光，两端窗型光电倍增管（CR系列）则从玻璃壳的顶部接收射光。图2和图3分别是侧窗式光电倍增管和端窗式光电倍过管的外形图。

在通常情况下，侧窗型光电倍增管（R系列）的单价比较便宜（一般数百元/只），在分光光度计、旋光仪和常规光度测定方面具有广泛的应用。大部分的侧窗型光电倍增管使用不透明光阴极（反射式光阴极）和环形聚焦型电子倍增极结构，这种结构能够使其在较低的工作电压下具有较高的灵敏度。

一般情况下，光谱响应特性的长波段取决于光阴极材料，短波段则取决于入射窗材料。

光电倍增管的阴极一般都采用具有低逸出功能的碱金属材料所形成的光电发射面。

光电倍增管的窗材料通常由硼硅玻璃、透紫玻璃（UV玻璃）、合成石英玻璃和氟化镁（或镁氟化物）玻璃制成。硼硅玻璃窗材料可以透过近红外至300nm垢可见入射光，而其它3种玻璃材料则可用于对紫外区不可见光的探测。

端窗型光电倍增管（CR系列）也称顶窗型光电倍增管。其价格一般在千元以上，它是在其入射窗的内表面上沉积了半透明的光阴极（透过式光阴极），这使其具有优于侧窗型的均匀性。端窗型光电倍增管的特点是拥有从几十平方毫米到几百平方厘米的光阴极，另外，现在还出现了针对高能物理实验用的可以广角度捕获入射光的大尺寸半球形光窗的光电倍增管。

3.2 按电子倍增系统分类

光电倍增管之所以具有优异的灵敏度（高电流放大和高信噪比），主要得益于基于多个排列的二次电子发射系统的使用。它可使电子在低噪声条件下得到倍增。电子倍增系统，包括8～19极的叫做打拿极或倍增极的电极。

现在使用的光电倍增管的电子倍增系统有以下8类：

a.环形聚焦型

环型聚焦型结构主要应用于侧窗型光电倍增管中，其主要特点是结构紧凑和响应快速。

b.盒栅型

这种结构包括一系列的1/4圆柱形的倍增极，并因其具有相对简单的倍增极结构和良好的一致性而被广泛应用于端窗型光电倍增管中，但在某些应用场合，它的时间响应略显缓慢。

c.直线聚焦型

直线聚焦型光电倍增管以其极快的时间响应而被广泛应用于对时间分辨率和线性脉冲要求较高的研究领域以及端窗型光电倍增管中。

d.百叶窗型

百叶窗型结构的倍增极可以较大，能够应用于大阴极的光电倍增管中。这种结构的一致性比较好，有大的脉冲输出电流。多应用于对时间响应要求不高的场合。

e.细网型
