远程监控通信方式与xDSL技术的研究

3 xDSL技术的应用

3.1 应用ADSL技术

由于双交线（电缆）的线径比普通电话线粗得多，一般为0.7mm——0.9mm，所以，ADSL在这种电缆上的最大有效传输距离可达5公里以上。试想，如果能成功地将这种双绞线宽带传输技术应用于野外露天，必将开辟一条全新的数据传输途径。然而，虽然世界许多公司都推出了自己的ADSL产品，但这些产品无一例外都是基于电信的，它们的局端（CO）全部是基于程控交换机或ATM交换机的，所有局端都是插在一个称之为机架（DSLAM）的设备中，由于机身庞大、价格昂贵，所以极大地限制了这项宽带技术在其它领域的应用。如果要将这一技术应用到计算机监控等领域，就必须改造局端，使改造后局端简捷、小巧、价格低廉，具体解决方案如下。

基于法国Alcatel公司"DynaMite"解决方案，使用MTK系列ADSL套片和相应的参考方案改造局端。用DSP芯片或MPC 8XX处理器系列搭构一个数据转换卡，去掉原来的DSLAM机架。现在已将这种改造后的 ADSL技术应用于视频监控系统中。

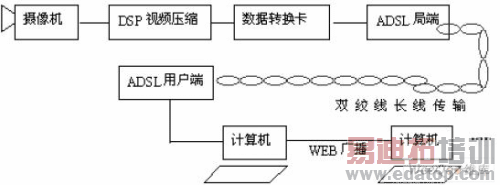

应用这种改造方案的井下视频监控系统的基本结构如图1所示：

图1 基于ADSL传输技术的远程视频监控系统

视频监控系统使用ADSL技术作为传输手段的主要原因：ADSL技术属xDSL技术群中的非对称型，它的下行速度比上行速度高很多，这恰好符合视频监控系统中传送视频图像数据的需要，可以最为充分地利用双绞线的带宽。

3.2 应用HDSL技术

将HDSL技术应用于移动通讯系统中，基站和交换机之间的数据传输如图2所示。

具体解决方案如下：采用百灵（PairGain）、RAD、台联（Tainet）、AT&T等公司提供的解决方案, 按照HDSL技术的要求，自己组织数据格式，用FPGA芯片构造接口转换卡。

移动通讯系统使用HDSL技术作为传输手段的主要原因：HDSL技术属xDSL技术群中的对称型，它的上下行速度完全相同，这恰好符合移动通讯系统中各基站与交换机之间互传数据特点，不仅可以充分地利用双绞线的带宽，而且由于HDSL技术传输距离更远，所以，采用这种方案建设的移动通讯系统具有更为宽广的有效通讯范围。

4 结论

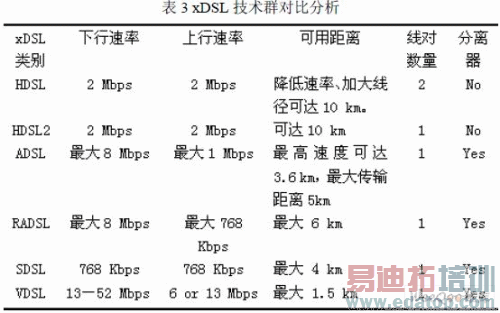

除了上面提到的ADSL和HDSL技术以外，xDSL技术群还包括RADSL（速率自适应非对称数字用户环路）、SDSL（单线数字用户环路）、VDSL（宽带接入技术）。下面对xDSL技术群做一个总结，其结果如下表3所示。

从上面的对比中不难看出，基于普通铜质双绞线的xDSL技术群中ADSL和HDSL二种传输方式更适合用于野外数据的传输工作。它们不仅降低的传输的成本，更使传输系统的维护工作大大简化。
