一种高功率因数电源的设计与实现

录入:edatop.com     点击:

4.2 输出电流与电压采样电路

在电路负载输出端加一精密大功率电阻,利用I/V转换即可得到输出电流。输出电压的测量则通过分压其转换为MSP430内部A/D转换器可识别的电压,再进行采样。

4.3 功率因数校正电路

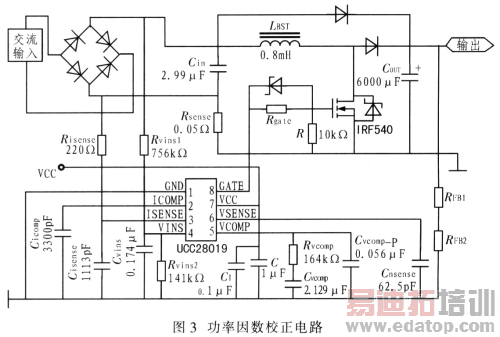

功率因数校正电路以UCC28019为核心,通过一系列外围元件取值使功率因数校正到98%以上。图3为采用UCC28019设计的功率因数校正电路。

4.4 过流保护电路

通过单片机实时采样输出电流。当电流过大时单片机控制继电器模块使其断开,系统断电;当故障排除后测得电流值小于预定值时单片机再次发指令使继电器闭合,电路重新正常工作。

5 系统软件设计

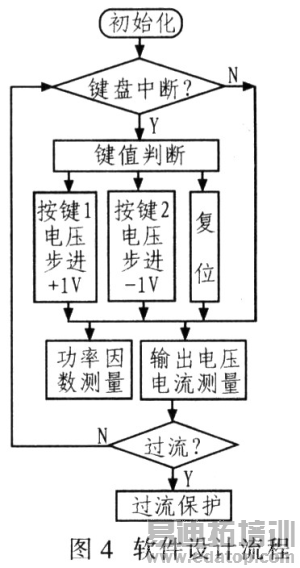

系统软件控制功率因数测量部分测相电路的工作,以及实时采样输出电压、电流。当检测到输出电流大于2.5 A时,控制继电器关断和电路复位,LCD实时显示电源当前参数,通过键值的设定实现输出电压的步进可调。系统软件设计流程如图4所示。

6 结束语

通过测量最终功率因数可得,该系统以UCC28019为PFC核心可使功率因数高达98%,具有过流保护与自我恢复功能,且硬件电路实现简单,具有一定实用性。

作者:闻长远,王雨曦,江超,王立中 武汉大学   来源:国外电子元器件
