局域网建设过程中布线的十大问题

录入:edatop.com     点击:

6. 有些线缆厂家宣称其线缆带宽达到350MHz,这对布线系统性能有什么意义?

EIA/TIA 568A标准修订后,将5类UTP带宽标准定为100MHz、超5类UTP的带宽标准定为100MHz、6类UTP的带宽标准定为200MHz。在竞争日益激烈的市场上有些厂家,特别是一些著名的厂商当然会把自己的产品质量定位在高于标准之上,这是可能的,象美国西蒙公司就是这样。在综合布线工程中采用优质线缆和连接件,除了可以保证满足当前的需要以外,更可以为今后10至20年的发展留有充分的余地。综合布线工程是大楼"神经系统"的基础,应保证在15到20年内不落后,因此,系统集成商应尽量选用优质产品,通常,这些优质产品在性能指标上都会超过国际标准的规定。

7. 在水平布线通道内,通讯电缆与电源电缆的最少距离应为多少?

在综合布线工程中与电磁干扰源相遇是很平常的事情。一般可按表1中所指出的距离处理。原则上应该是尽量远离,实在离不开时可采取屏蔽措施。

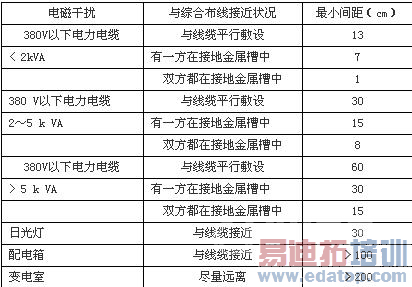

表1 综合布线与电磁干扰源之间的距离

8. 对连接超长距离的10M网络的办法?

在连接超过100m到500m左右距离的10M网络时,工程中一般有3种办法,它们是:

1) 使用中继器。使用细缆,加上3~4个中继器就可以达到500 m。若是双绞线则可以使用HUB(集线器)来延长传输距离,但最多可达180 m。

2) 使用粗缆。粗缆的连接距离可达500m。通过中继器最多可连接5条粗缆,网络总长度可达2500m。

3) 使用光缆和介质转换器。转换器可将RJ45头或AUI端口转换为光纤接口。多模光纤可将网络传输距离扩大到2500m,单模光纤可将网络传输距离扩大到3000m。

9. 电厂综合布线需要考虑的问题?

电厂是电磁干扰比较严重的地方。在选择布线系统时应慎重考虑。一般来说有以下几种处理办法。

1) 采用屏蔽线缆系统(STP)。采用此种办法时应注意,从工作区信息插座、连接线缆、到电信间的配线架和机柜,必须整个系统都是屏蔽的,且屏蔽层必须保证整体的电气性能的连接,不能有断裂处,否则起不到屏蔽作用。这种办法价格高、施工困难。

2) 采用金属桥架和管道做屏蔽层,线缆仍使用非屏蔽双绞线(UTP)。这种办法要求整个桥架系统必须保持电气性能上的连接,而且必须有良好的接地措施。这种屏蔽措施是一个好办法。即起到了屏蔽作用,又不增加成本。

3) 采用光缆。光缆具有极强的抗电磁干扰能力。但是因为光缆及端接设备价格较高,目前在综合布线工程中通常仅用做主干布线。光纤到桌面还只是一种美谈。因此,我们建议,在电磁干扰严重的地方,主干采用光缆。水平干线采用金属桥架和管道做屏蔽层的UTP布线。

10. 5类布线系统能否支持前兆位以太网的应用?

许多用户都非常关心,现在的5类、超5类布线系统,将来能否支持前兆位以太网的应用的问题。

对于这个问题IEEE 802.3主席Geoff Thompson先生指出:IEEE 802.3 ab/1000Base-T工作组将要研制出新的DSP信号处理技术,在5类信道上传输千兆位应用达到100m。

美国西蒙公司的技术副总裁,西蒙先生指出:使用超5类系统完全可以支持千兆位以太网应用。但是,如果是使用5类布线系统,要确定其是否支持千兆位以太网应用,则需要对该布线系统进行测试,特别要测试新的测试标准所增加的测试项目,如:综合近端串扰、回波损耗、等效远端串扰、综合等效远端串扰等。如果测试结果满足新的测试标准的要求,该布线系统就可以支持千兆位以太网应用。我们以为,实际上这与综合布线工程中选择的线材厂商和施工质量有关。若由高水平的综合布线集成商来组织工程施工,并且采用的是国际著名厂商的布线产品,那么该5类布线系统就可以支持前兆位以太网,否则,无法保证支持。

来源:ZDNET网络频道
