交换机的管理方式

CNA（CiscoNetworkAssistant）是一个基于图形化界面的管理工具，用来帮助客户配置Cisco的网络设备，该工具是完全免费的，可以从Cisco官方网站上下载。CNA支持的设备很多，从中小型的路由器，到6500系列的Catalyst交换机、PIX防火墙、IP电话以及无线接入点等，CNA都可以很好地支持。使用CNA工具对交换机进行统一配置与管理可以大大提高工作效率。

1 交换机配置前的准备

交换机本身不能进行配置操作，必须与计算机连接，使两者能够正常通信，这样才能对其进行一系列的配置与管理。

1.1 交换机的管理方式

通常情况下，可以通过两种方法实现计算机与交换机之间的连接，即通过Console端口直接连接和通过网络远程连接。

1．2外部配置源

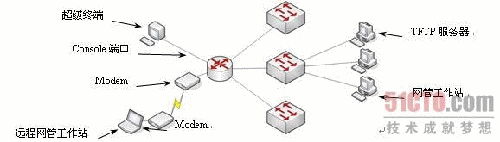

由于交换机没有自己的输入设备，所以都是将交换机与计算机进行连接来对其进行配置，该类方法被称作外部配置源。利用外部配置源配置交换机时，可以采用多种方式对交换机进行配置，如图所示。

图 外部配置源

控制台

将PC机的串口直接通过Console线与交换机Console端口相连，在PC计算机上运行终端仿真软件（如Windows下的超级终端），与交换机进行通信，完成交换机的配置。

虚拟终端（Telnet）

如果交换机已进行了一些基本配置，至少有一个端口有效（如Ethernet口），可以通过运行Telnet程序的计算机作为交换机的虚拟终端与交换机进行通信，完成交换机的配置。

网管工作站

交换机可通过运行网络管理软件的工作站配置，如Cisco的CiscoWorks、HP的OpenView等。

TFTP服务器

TFTP（Trivial FileTransferProtocol）是一个TCP/IP简单文件传输协议，可将配置文件从交换机传送到TFTP服务器上，也可将配置文件从TFTP服务器传送到交换机上。TFTP不需要用户名和口令，简单易用。

2．通过Console端口直接连接

为了实现与计算机的直接通信，可网管交换机都拥有Console端口，交换机的一些最基本、事关设备访问安全的配置，都需要通过Console端口进行相关操作来完成。当交换机初始化配置完成后，就可以通过网络中的计算机进行远程管理了。

（1）Console端口

可进行网络管理的Cisco交换机上都有一个Console端口，用于对交换机进行初始配置和高级安全管理。通过Console端口连接并配置交换机，是配置和管理一台全新交换机必须经过的步骤。虽然除此之外还有其他若干种配置和管理交换机的方式（如Web方式、Telnet方式等），但是，这些方式必须依靠通过Console端口进行基本配置后才能进行。道理很简单，其他方式需要借助于IP地址、域名或设备名称才可以实现，而全新的交换机没有经过任何配置，也就不存在这些信息。所以，通过Console端口连接并配置交换机是最常用、最基本也是网络管理员必须掌握的管理和配置方式。

Cisco交换机的Console端口都采用RJ-45端口。

（2）Console线

配置交换机时，需要通过专门的Console线连接至配置用计算机（通常称作终端）的串行口。Console线是一种两端均为RJ-45接头（RJ-45-to-RJ-45）的扁平线。由于扁平线两端均为RJ-45接口，无法直接与计算机串口进行连接，因此，还必须同时使用一个如图所示的RJ-45-to-DB-9适配器。

图 RJ-45-to-DB-9适配器

通常情况下，购买交换机时会随机赠送一条Console线及相应的DB-9适配器。
