基于软交换的3G与WLAN互通设计

第三代移动通信系统是在第二代移动通信技术的基础上，引入了通用分组无线业务技术及软交换等重要技术演进而来的。它具有诸多优点，可以支持多媒体业务，在不同的陆地无线业务接入网有成熟的漫游协议，可以为不同的用户提供连续的业务支持。但是它也有缺陷:在数据传输蜂值时，传输速率低。而以802.11标准为主的WLAN具有高传输带宽(802.11系列标准能提供1～54Mb/s的数据传输速率)性能。不过它的缺点也很明显，每个接入点的覆盖范围不大，只能适用于公司、旅馆、机场等所谓的"热点"地区。而且不同WLAN业务提供商之间的网络没有漫游协议。本文结合第三代移动通信系统和无线局域网的优缺点互补的特点，提出将两者互通的方案，使现有的无线局域网资源在未来能够发挥更大的作用，使未来的通信网络更加完善。

基于软交换技术的3G核心网

3G网络的发展是在现有的网络向下一代网络NGN演进的大背景下进行的，因此3G网络的演进应符合NGN的要求。NGN是可以提供语音、数据和多媒体等各种业务的综合开放的网络架构，有以下特征:采用开放的网络架构体系，是业务驱动和基于分组的网络。

软交换网络的主要思想是业务、控制、传送与接入相分离，各实体间通过标准的协议进行连接和通信，整个网络分为四个层面:业务应用与支撑层、控制层、传送层与接入层。软交换网络体系结构如图1所示。

图1软交换网络体系结构

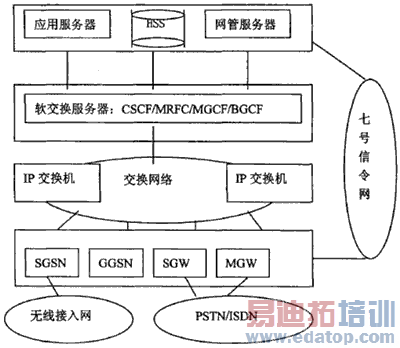

3G核心网实现方案的基本思想包括以下几方面。由增强的GPRS网络完成对无线接入网的接入并提供IP通道，以使智能用户终端直接由控制层的软交换设备进行控制，同时在GPRS网络之上架构一基于软交换的IP多媒体子系统，完成对IP多媒体通信的控制和业务的提供。在核心网内部全部基于IP传送，采用网关体系与传统的PSTN/ISDN/PLMN等非IP网络进行互通和转换。采用基于软交换的分层网络结构体系，使控制与承载分离。本文提出的核心网实现方案是根据3GPPR5规范，如图2所示。

图2全IP核心网基于软交换的架构体系

无线局域网

无线局域网(WirelessLAN)是从有线局域网(WiredLAN)延伸出来的一种灵活的数据传输系统。它使用无线电射频(RF)技术来收发数据，通常计算机组网的传输媒介主要是铜缆或光缆，构成有线局域网。但是有线网络在某些场合要受到布线的限制。布线、改线工程量大;线路容易损坏;网中的各节点不可移动。WLAN就能解决有线网络遇到的问题。

WLAN利用电磁波在空气中发送和接收数据，而无须线缆介质。WLAN的数据传输速率现在已经能够达到11Mb/s，传输距离可远至20km。它是对有线连网方式的一种补充和扩展，使网上的计算机具有可移性，能快速方便地解决使用有线方式不易实现的网络连通问题。与有线网络相比，WLAN具有以下优点:安装便捷，使用灵活，经济节约，易于扩展。

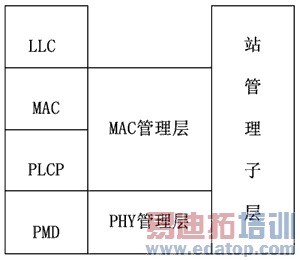

1997年6月，国际电子与电气工程师组织(简称IEEE)通过了802.11标准，它是IEEE制定的无线局域网标准，主要是对网络的物理层(PHY)和媒体访问控制层(MAC)进行了规定，其中对MAC层的规定是重点。IEEE802.11标准的协议结构如图3所示。

图3IEEE802.11标准的协议结构
