ZXPOS系列工具在UMTS网络优化中的应用

为了实现漏配邻区自动发现的目的，网络中需要开启检测集上报，即对网络中的全部小区或部分小区开启检测集上报开关，并将测量任务下发到UE。当一个检测集邻区触发了1a事件后，一个所谓的虚拟切换就会被记录下来。RAN会记录所有这些虚拟切换，并由NCOS工具进行后处理。

NCOS将各个小区对之间发生的切换进行处理分析，并以图形化的方式呈现出来。工程师能轻松地找到漏配的邻区，并结合具体网络情况对工具给出的调整建议加以进一步修正（如有必要），之后将漏配的邻区关系添加到网管系统即可。下面给出一个具体的例子。

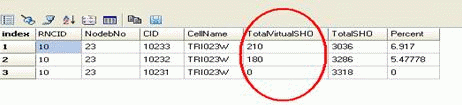

从图4可以看出， 小区10233和小区10232被发现有虚拟切换存在，它们有可能存在漏配的邻区。下一步，小区10232被选中做进一步的分析，以便查看对该小区而言有多少漏配的邻区存在。

图4 虚拟切换统计

在图5所示的单小区切换统计表内，不同颜色的记录代表不同的含义：

·黑色代表切换发生在正常定义的小区对之间；

·蓝色代表上报了漏配邻区，且从上报的扰码来查看，只能找到一个匹配的小区号；

·绿色代表上报了漏配邻区，但从上报的扰码来查看，能找到一个以上的匹配小区号。地理距离最接近的匹配小区放在首位；

·红色代表上报了漏配邻区，但从上报的扰码来查看，无法找到匹配的小区号。这种情况比较少见，但还是有可能发生的。其原因可能是系统外的干扰信号所致。

从图5可以看出，小区10232与扰码190/342/125/511都发生了切换关系。在小区10232附近一定的地理范围内寻找扰码与小区号的匹配关系，发现扰码190/342/125能找到对应的小区号，而扰码511 则找不到小区号与之对应。

·扰码190虚拟切换20次，对应惟一CELLID为12113，判定为漏配邻区；

·扰码342和125虚拟切换分别100次和40次，但对应的CELLID不惟一。按地理最近原则，选择10311 和10331小区作为判定的漏配邻区；

·扰码511找不到对应CELLID，认为是干扰信号。

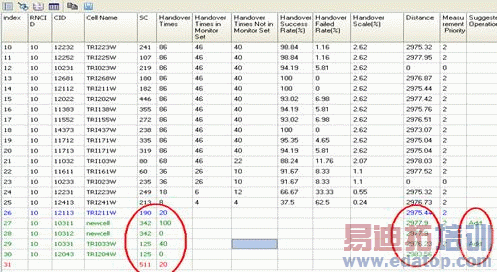

图5 单小区虚拟切换详情

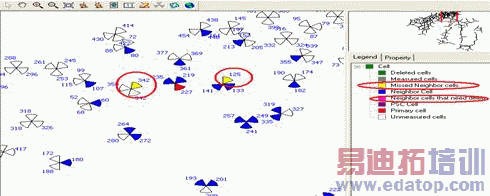

建议的漏配邻区将渲染在地图上，用户在NCOS建议的基础上可以手工修改当前的邻区定义关系。下图6红色为10232小区。黄色为10311和10331小区。

图6 漏配邻区地理化显示

4 CNO介绍

CNO是中兴通讯基于网管性能数据的网络优化子系统。该软件基于OMC-R配置数据、工程参数、单站检查数据、性能数据，从无线参数配置、性能分析、单站检查等多方面对网络进行检查、分析和数据挖掘，并提供多样化的数据视图，从而快速高效对网络进行评估和优化。CNO具有以下功能特点：

·自动全面的工程数据管理功能。CNO能维持完整一致的网络工程参数，对新建网络、扩容网络、搬迁网络中涉及到的无线参数和RF参数规划、变更、映射等问题能提供一致的数据来源和网络规划方案。根据网络优化的结果，对网络参数（包括工程参数和无线参数）进行调整，将调整后的无线参数和工程参数保存到系统中，可以生成调整通知单，并生成MMI命令。

·灵活方便的无线参数检查功能。支持邻区与扰码合法性检查和优化、孤独外部小区检查、无线参数模板核查等。

·清晰直观的基站小区查询显示功能。支持以不同的颜色显示不同位置区、RNC、路由区、注册区、服务区中的基站。支持根据小区频点、经纬度，小区号进行查找显示功能。

·强大的网络性能指标分析功能。支持对载频、小区、站点、RNC、本地网、全网、小区组和模块的分析。小区组支持对多个小区、多个站点（的小区）、多个RNC（的小区）、多个本地网（的小区）、不同频段（的小区）的定义。分析的指标包括性能计数器（Counter）和KPI指标，KPI指标支持定制功能。计数器和指标支持5分钟、15分钟、30分钟、小时、天、自定义时段、系统忙时、周的分析。分析的结果可以保存为EXCEL文件，为了方便用户进行日常维护，EXCEL报表显示的指标项和区域能够定制。对选定时间段的分析可以绘制曲线图和柱状图，对于小区类指标，能够在电子地图上绘制梯度图。用户能够自定义筛选条件，筛选出特定的小区和载频。

·单站检查功能。提供单站GPS信息显示、驻波比监测、接收链路平衡性检查、扇区朝向检查、系统间干扰检查功能。

·高级地理化分析功能：除了提供常规的GIS功能（放大、缩小、查找、测距、鹰眼图）外，针对网络规划、路测分析、性能分析提供了直观清晰的地理化呈现功能。

CNO比较典型的应用是进行性能数据查询并进行关联分析。举例如下：

1）查询网络中掉话率较高的小区，并将掉话率与小区话务量进行曲线拟合，看二者间是否存在一定趋势关系。如果有较明显的趋势，则有可能表明小区需要进行扩容。

2）查询网络中平均RTWP较高的小区，并将这些小区渲染在地图上。若这些小区的朝向都指向一个中心区域，则有可能在中心区域存在某种干扰源，由此可辅助工程师进行干扰的排查定位。

5 小结

UMTS网络的规划及优化是一个复杂的过程，需要借助大量的工具来辅助工程师进行数据的采集、处理和分析。基于技术分工的考虑，中兴通讯的工具以套件的形式提供，这些工具应用于网规网优的不同工作环节，具备一定的关联性，但更多的是体现了专而精的理念：工具链上的每个工具都能独立使用，力求覆盖所能捕获到的所有用户需求，同时将每个功能模块都做优做强，兼顾专业性和用户友好性。这些工具中融合了大量的网规网优专家经验，其中不少算法已经申请相关专利。中兴通讯的工具集在全球众多商用网络中已得到大量使用和验证，在实践中已日趋成熟，并赢得了工程师和客户的一致好评。
