用于热敏电阻特性测量的数控加热直流电源

又因为AMS1117的参考端电流相对于输入输出电流很小，可忽略。通过在两极之间接入电阻并通过仪表放大器AD620放大差压，用A/D测试电压输出换算出电流值，有精密测量和取出共模纹波电流的功能。

100mA和200mA恒流源

采用对电流值的负反馈，并进行实时调节(见图5)设计恒流源。

图5 无反馈100mA和200mA恒流源电路

采用16位D/A芯片AD669，调节加在精密电阻上的电压值，同时采用12位A/D芯片AD1674对电压值进行实时检测，经过具有高共模抑制比的仪表专用放大器AD620。电压值反馈回单片机，通过矫枉过正的方法微调电压，稳住电流，实现恒流。

恒流充电与恒压充电方式的转换

采用电磁继电器选择通路。电磁继电器具有通过电流大的优点，但是开关速度较慢。

在该题目要求中，不需快速的开关速度但要求能导通较大电流。因此，我们选用电磁继电器。

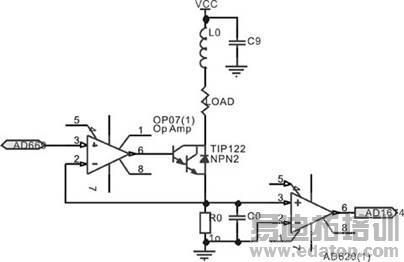

图6 负反馈100mA和200mA恒流源电路

过温保护

采用18b20实时检测加热电阻的温度，当大于120摄氏度时控制继电器使电路断开。由于不同型号的热敏电阻对保护温度要求不同，这样可以通过软件设置保护温度，来完成加热任务。

测试结果

通过大功率可调电位器模拟热敏电阻的加热过程，调节电阻由小增大，开始为恒流充电方式，当达到10V时自动转换为恒压方式。在调节过程中检测充电端的电压波动，充电电流波动和电压电流纹波。

在调节过程中，同时观察LCD上电压、电流示数与用专用测试仪器的误差。

测试结果示于表1和表2。

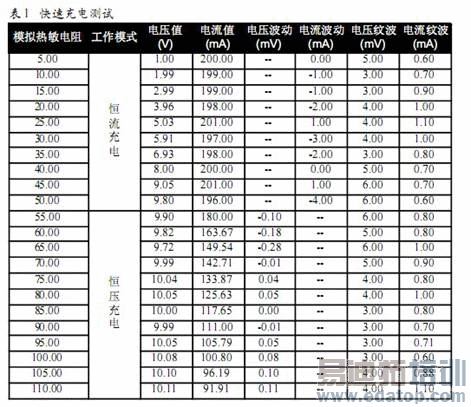

表1 快速充电测试

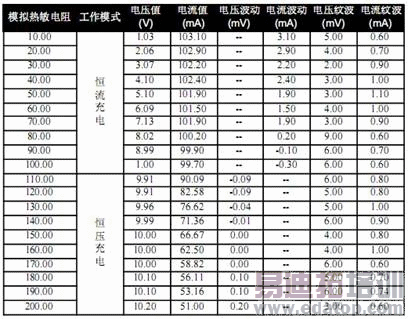

表2 慢速充电测试

通过对系统的实际测量我们可以看出系统已经很好的满足试验各项要求，并能够长时间的稳定工作。并能够准确测量和显示测量结果，和进行过温保护。
