40 Gbit/s网络性能和SDT测量发布

电信现场安装技术人员职责的在不断增加 — 从测试主要用于传输电话和专线服务的传统低速率 SONET/SDH 网络，到支持多服务（包括基于数据包的服务）的更高速率 (40/43 Gbit/s) 的网络，而底层传输网络的性能要求也变得更加严格，从而使得这些传输网络的测试和鉴定工作更具挑战性。本文概述了 EXFO 的 FTB-8140 Transport Blazer 40/43 Gbit SONET/SDH 测试模块的服务中断时间 (SDT) 测量方法；该测试应该在网元及其新电路的安装和试运行期间执行。

服务中断时间

服务中断时间 (SDT) 通常做为自动保护倒换 (APS) 功能的补充，它测量与在传输层接收的信号相关的中断持续时间，确保工作的电路能够在 ITU G.841 标准所指定的 50 ms 窗口内切换到保护电路。做为 FTB-8140 Transport Blazer 测试模块所支持的 APS 功能的一部分，可使用 K1/K2 开销字节启动倒换状态。进行 SDT 测量时，客户通常将检测层设置为图案，将故障选择设置为误码，以确保所传输的净荷（即客户信息流）完整性。

下表列出了 FTB-8140 支持的且用户可选的 SONET/SDH 光信号层及其 SDT 功能下的对应故障选项：

表 1. SONET/SDH SDT 层和触发器

如果启用了 SDT 功能，该模块就会等待故障的出现。然后，在检测到第一个故障时会触发测量（如图 1 所示）。此时，进入测试周期，并且 SDT 开始测量中断持续时间在测试周期窗口内所占用的时间。测试周期本身是用户可以配置的，表示用于计算 SDT 测量的时间段。当无故障的持续时间超过了"无故障时间"（也是用户可配置的）时，SDT 会结束测量。然后可以计算 SDT 测量持续时间，即从检测到第一个故障至最后一个故障结束的时间。注意，SDT 测量不含无故障时间。

图 1. 服务中断测试

SDT 实施的优势

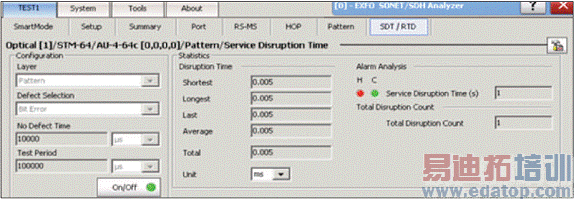

EXFO 的 SDT 实施的主要优势在于其精确度，以及其识别网络上的多个中断的能力，即使这些中断发生在很短的时间内也可以识别到。它还支持根源故障方法，其中，在检测到所选故障或更高层的故障时会触发 SDT 测量。EXFO Transport Blazer 的 SDT 功能支持多种统计信息（如图 2 所示），包括测得的所有中断的最短持续时间、最长持续时间、上一次持续时间、平均持续时间和总持续时间。除此之外，SDT 功能还支持每秒进行一次告警汇总，包括 SDT 测得的故障、测得的中断告警数和总的 SDT 秒数。在所有支持的检测层上所有 SDT 测量的分辨率均为 5 μs。由于 SONET/SDH 事件是基于帧的，因此采用 125 μs 为增量、5 μs 为分辨率来报告测量。

图 2. SDT 统计信息和告警

结论

基于 SONET/SDH 的网络是公认的目前最稳定可靠的传输解决方案，而对于需要既稳定又灵活的方法来提供下一代服务的运营商而言，现在正在部署的 40 Gbit/s 传输系统仍然是首选方案。

EXFO 的所有 Transport Blazer 模块上的 SDT 功能都可以提供所需的精确测量，用以保护传输网络，确保其能够在行业标准的 50 ms 窗口内进行切换，并识别发生的大量故障，同时提供这些故障的详细统计信息，为低速和高速测试与测量解决方案树立了新标准。
