谈电压、电流测量中的方法误差

录入:edatop.com     点击:

通过以上分析,可得如下结论:

(1)当电流表、电压表的表耗功率为零时,方法误差为零。因此,当电流表内阻为零,电压表内阻为无穷大时,无方法误差。

(2)仪表的表耗功率与线路功率相比较,比值越大,方法误差也就越大。

(3)测量电流、电压产生的方法误差均为负值。即由于电流表的接入,被测电路中电流会减小;由于电压表的接入,被测电压也会减小。

3 减小和消除方法误差的办法

通过前面的讨论可知,当仪表消耗的功率与被研究线路功率相比较,比值较大时,测量结果将严重偏离测量事实,其测量结果是不可信的。因此,测量电流、电压时一定要避免方法误差或将方法误差控制在一定的范围内。具体可采用如下办法:

(1) 测量时,选择电流表、电压表应掌握电流表内阻越小越好,电压表内阻越大越好的原则。具体情况可根据对测量精度的要求而选择,如果我们要求测量精度达到K%,选择电流表时电流表内阻应满足:RA(K%R的要求,选择电压表时电压表内阻应满足的要求。

(2)测量中,如果没有内阻适当的仪表,可选择灵敏度较高的毫伏表或毫安表与标准电阻相配用,组成电流表或电压表。

测量电流时,可在电路中串联一个已知的足够小的电阻,用毫伏表测量电阻两端的电压值,则被测电流为

式中:RV-毫伏表的内阻,UV-毫伏表的读数

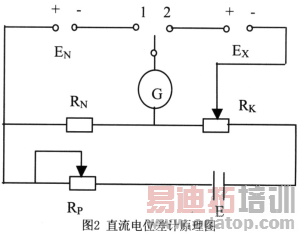

上述两种测量方法只能减小测量电压、电流的方法误差,不能消除方法误差。如果需要避免方法误差,则可采用比较测量法。电位差计是用比较测量法测量电动势(电压)的一种仪表,比较测量方法是采用补偿测量法。其原理是使某一电流通过电位差计中的电阻,产生一已知压降,取已知压降的一部分(或全部)与被测量相比较,从而确定被测量的大小。图2为直流电位差计的原理图。

在图2所示电路中,E为工作电源,RP为电位差计工作电流调节电阻,RN为工作电流调节电阻,RK为测量电阻,G为检流计,EX为被测电动势。EN为标准电动势。

直流电位差计工作时,首先将开关打到"1"的位置。调节RP改变电位差计的工作电流,使得标定电阻RN上的压降随之变化,直到检流计指零,电位差计第一次平衡,则工作电流在RN上的压降与标准电动势相互补偿,工作电流为

工作电流调定好之后,将开关打到"2"的位置,保持RP不变,调节测量电阻RX使检流计再次指零,直流电位差计第二次平衡,被测电动势EX与RX上压降相互补偿。即

由于EN、RN、RK为已知量,因此可求得被测量EX的值。

在两次平衡中检流计均指零,没有电流通过检流计,说明电位差计既不从标准电池中吸取功率,也不从被测线路中吸取功率,测量电动势(电压)时产生的方法误差为零,可以避免由于仪表内阻影响而产生的误差。

当电位差计测量电流时,由于电位差计灵敏度非常高,可在被测电路中串联一个不至于影响工作状态的电阻R0后,用电位差计测出R0两端电压,求得所测电流。选择R0时可使得方法误差足够的小,以致R0的影响可以忽略不计。

以上是对电流、电压测量中的方法误差进行的讨论。同样,在间接法测量电阻和功率时,也存在方法误差,我们可以用相似的方法进行分析。

作者:唐进 龙瑜 湖南生物机电职业技术学院   来源:电子技术
