一种AC/DC电源供电系统的应用新方案

录入:edatop.com     点击:

(3)主电源直流电压值小于备用电源电压值的倍时,在图7中的阴影部分(即主电源的直流电压值小于备用电源交流电经整流桥整流后的电压值的部分),整流桥A的VD1和VD3会被反向截止,整流桥A不工作。此时由备用电源给AC/DC电源模块供电。除了图中的阴影部分(即主电源的直流电压值大于备用电源交流电经整流桥整流后的电压值的部分),由主电源给AC/DC电源模块供电。当其中某个供电源出现异常时,由另外一个供电源供电。

将以上几种情况汇总成表格见表l:

从上面的分析和表格可以看出,除非主供电源和备用供电源同时出现故障,AC/DC电源始终至少有1个供电电源在供电。其可靠性相对于单个供电源得到大大的提高。

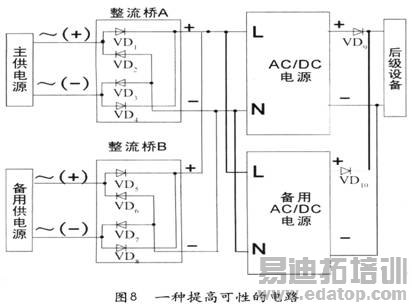

  当然,上面的方案只是对电源系统供电部分的可靠性进行了加强,并没有将电源部分考虑进去。若要进一步提高整个系统的可靠性,我们可在AC/DC电源并上一个相同规格的AC/DC电源,使得系统的电源转换部分在电源开路时的可靠性也得到提高,从而提高整个系统的可靠性。如图8所示。其中二极管VD9、VD10是防止两模块输出电压不一致时的电流倒灌。

2 应用

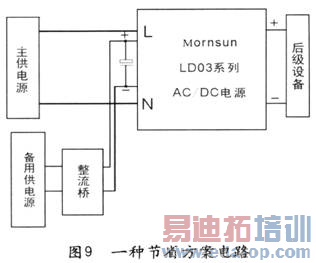

  此方案对于所有的AC/DC电源都可通用。由于Momsun的LD03系列有外接直流输入脚,将Mornsun的LD03系列应用此方案,可节省一个整流桥,如图9所示。

3 结束语

  通过上面的分析可以看出,只有当主供电电源和备用供电电源同时失效时,整个系统才停止工作。除此之外,系统至少有1个供电电源供电。另外,2个供电源通过整流桥进行隔离,避免了相互干扰和电流反灌。因此,如果我们将这种方案应用在系统的供电部分时,可使整个系统的可靠性大大提高,应用至更苛刻的环境中。


作者:王中于 广州金升阳科技有限公司   来源:电源技术应用
