网吧综合布线从入门到精通

2、水晶头选择：水晶头质量的优劣，也会影响网络传输质量。一定要选择质量较好的水晶头，质量低劣的水晶头，长时间使用之后金属片与网线接触不良，网线会出现时通时不能的症状。

3、双绞线铺设：双绞线要铺设在PVC管道中，有条件的网吧可以将网线铺设在专用通道中。如果双绞线实在无法绕开空调等电器，可以在网线外面套上带有屏蔽网的金属管。

双绞线两端要保留一定的长度，应对水晶头损坏时重新做水晶头。通常情况下，双绞线两端要多留2米左右的长度。

4、备份线路要铺设：从主干交换机到分枝交换机，一定要铺设备份线路，防止双绞线损坏时造成大面积断网。从分枝交换机到计算机之间的双绞线，也要铺设2条以上的备份线路，为日后双绞线损坏做应急之用。分枝交换机到计算机之间备份线路的长度，应满足分枝交换机到任何一台计算机的通讯之用。

5、线路标记要记录：数十条甚至上百条双绞线拥挤在一个管道中，一旦某条网线出现故障，如何检查呢？为此，在铺设网线时，每条双绞线一定要做标记。为网线做标记时，不但要在双绞线两端做相同的标记，而且每隔十几米都要做一个标记。

为了方便管理和维护，每台交换机，每条网线都要做一个编号，双绞线的走向也要做一个记录。把所有的网络布线资料整理成为一个文档，网吧网络系统布线就可以竣工了。

三、网络系统综合布线验收

数十台交换机，数百条网线，再加上路由器及主干交换机等设备组成了一个复杂的网络布线系统，如果不进行验收，一旦某个环境出现问题，解决的难度可想而知了。为此，网络系统的综合布线竣工之后，必须进行验收。更重要的是，网络系统布线验收过关之后，下一步的装修还要继续。

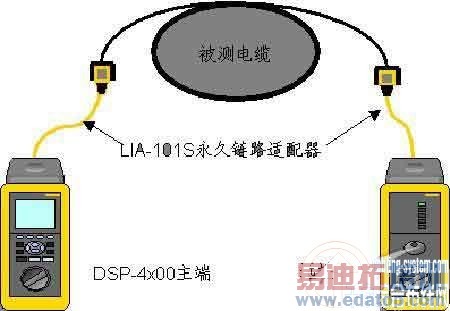

1、网线验收：网线铺设完毕、水晶头安装完毕之后，必须用网络测试仪测试网线是否可以正常通讯。如果网线不通，可以重新做水晶头，然后重新测试，一直到网线可以正常通讯为止。
