网吧综合布线从入门到精通

一、网络系统综合布线设计

每家网吧网络布线的设计方案不会雷同，因为网吧网络布线要受网吧经营场所地形的限制，也要受到交换机等网络设备安放位置的限制。所有网吧的网络结构都是路由器→主交换机→分枝交换机→客户机的网络模式，网络布线的设计也要以这个基本网络结构为设计原则。

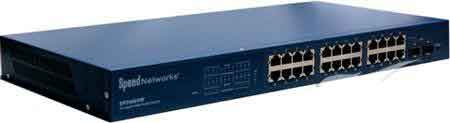

1、确定分枝交换机的安装位置：双绞线把客户机与交换机相连，由于交换机的端口数量有限，为此，每个交换机只能为一定数量的计算机服务。目前，24口交换机是网吧用性价比最高的交换机，48口交换机由于价格昂贵还未普及。

由于双绞线的最大传输距离为100米，在选择分枝交换机的安装位置时，必须保证交换机距离每台计算机的距离在100米之内。为了节约网线，可以将交换机安装在24台计算机的中心位置处。由于交换机工作中需要产生一定的热量，交换机的安装位置还应保持良好的通风性能，并且要易于维护交换机。对于经营面积比较小的网吧，可以将交换机集中放置在专业的机柜中，而无需为每台交换机寻找安装位置。

2、确定路由器安装位置：网吧的网络是一个分层式的结构，路由器可以看成网络汇聚层，所有的数据都要在路由器这里汇聚，然后转发出去。路由器也是一种昂贵的网络设备，对工作环境有着苛刻的要求，为此，路由器最好安装在机房中，而且要保证路由器能够拥有良好的通风性能。

3、确定双绞线的走向：路由器和交换机的安装位置确定之后，下一步就要为双绞线设计一个走向。由于双绞线传输的是网络信号，电磁信号会干扰信号传输质量，为此，双绞线的走向，要远离电源线，避免穿过空调等大功率电器。

在设计网吧网络系统的布线方案时，还要注意一点，由于分支交换机与主干交换机之间是级联的关系，一台24口交换机只能为22台计算机提供接入服务。除此之外，还要注意，所有的分枝交换机直接与主干交换机相连，而不是分枝交换机之间串联之后再与主干交换机相连。
