网吧综合布线从入门到精通

空气开关

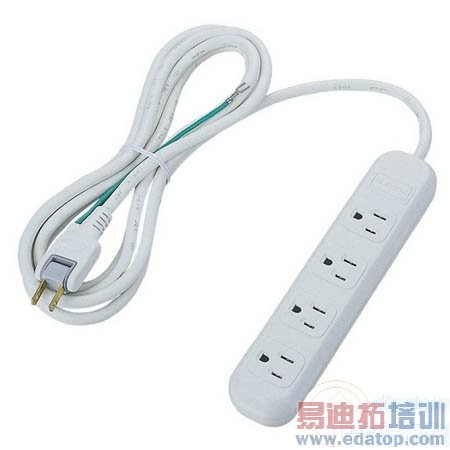

其实，网吧内总负载最大的还是电脑，25台机器的负载要超过一台空调。网吧电脑部分的布线要引起足够的重视。网吧电脑用电不应该是逐一串联的模式，而是使用分组点接。每隔1.5米左右安装一只10A三芯国标插座（即墙上嵌入的独立插座）作为一个点，再将上述多孔插座接入，在1.5米的范围内，将会有2－4台电脑使用这一个插座接入电源；然后，可视实际情况把电脑按10台或16台为一组，每组由一个空气开关控制，这样，整个网吧的电脑就可以分为更多的组。每个电脑分组需要一条主干电源线，建议使用直径为4mm的铜芯线。

照明设备单独用一条线路，由于功率相对较小，使用直径为2.5mm的铜芯线即可。网络设备供电与收银服务器也需要单独供电，而且要加上UPS后备电源。

4、避雷方案设计：雷电灾害的威力无需多言，对于网吧这个电器化高度集中的场所，要设计电源系统布线时，一定要把避雷方案考虑在内。避雷方案的重要部分就是避雷导线的安装位置，以及一些避雷设备的安装位置。

二、网吧电源系统综合布线施工

网吧电源系统的综合布线工程设计完成之后，就可以进入施工阶段了。在电源布线的施工过程中，需要注意以下几个方面：

1、布线顺序要把握：电源布线应该与房间装修同步进行，为了网吧环境的美观，不宜将电源线布置在明处，可以放置在PVC管道或专用的电源线通道中。电源布线工程结束后，在没有通过合格验收之前，房间的装修不要进行，因为一旦装修完成，电源线出现故障必须破坏装修才能修复。

2、备份线路莫忘记：对于比较重要的主干线路，最好在布线施工时多铺设一条线路做备份线路。同时，为避免影响网线和电话线的传输质量，电源线最好单独走一个管道或者PVC槽子。对于一些不易进行二次施工的管道，请务必布设备用线路。

3、地线必须安装：细心的技术人员会发现，在电脑的三相电源插头中，负责接地的那一芯，是没有电源线的，也就是缺乏有效的接地措施。但是，网吧内电脑和一些网络设备，在正常工作中外壳都可能产生一些静电，如果没有有效的接地措施，静电积累到一定程度，可能会烧坏硬件或者击伤人。因此，在网吧电源布线时，必须安装地线。地线也要随电源布线一起，这样便于日后的维护。
