RJ-45接线方法

录入:edatop.com     点击:

1.Ethernet简介

IEEE 802标准给出了局域网(LAN)的标准化参考模型,它只对应于OSI参考模型中的数据链路层与物理层,并将数据链路层划分为逻辑链路控制(LLC)子层与介质访问控制(MAC)子层。

其中,IEEE 802.3标准定义了CSMA/CD总线介质访问控制子层与物理层规范,这也就是Ethernet(以太网)局域网的标准。

构成Ethernet网络连接的两个要素是以太网卡(带收发器)和传输介质(连接电缆)。

  2.传输介质

最常用的传输介质为双绞线,又分为屏蔽双绞线(shielded twisted pair, STP)和非屏蔽双绞线(unshielded twisted pair, UTP)两种。

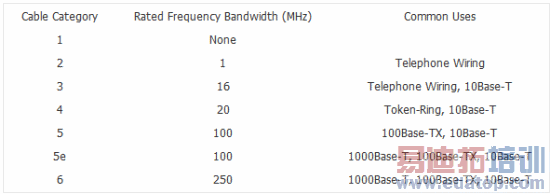

根据传输特性,又可分为三类、五类、超五类和六类、七类等,如下表。

*更详细资料可以参考[3][6]或其他资源。

目前我们最常用的是五类非屏蔽双绞线,由于信号在传输介质中的衰减,因此,五类非屏蔽双绞线的长度不可超过100米。

  3.RJ-45

EIA/TIA(Electronic Industries Association/Telecommunications Industry Association)指定非屏蔽双绞线使用RJ-45接口(ISO8877)。

RJ(registered jack)是电话或计算机网络设备等电信设备的标准物理接口。

上图是RJ-45的插头与插孔示意图。双绞线中有4对导线,因此接口也相应的有1~8号引脚。注意在讨论接线顺序以及与信号的对应关系时,总是以引脚标号为准,母口与公口相连接时,也总是使标号一一对应。

  4.接线方法

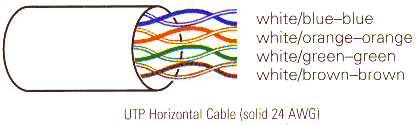

(1)双绞线的示意图如下:

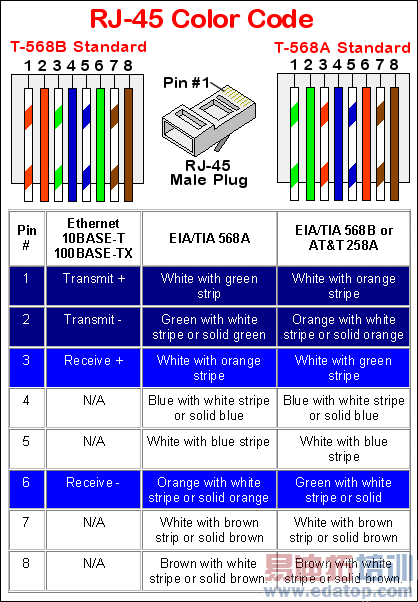

(2)双绞线与水晶头(RJ-45公口)的连接方法有两种标准,一是T-568B(常用),二是T-568A,如下图:

 (3)平行线(Straight through cable)与交叉线(Crossover cable)

由于存在以上两种标准,一根双绞线的两头都可以采取任一标准与RJ-45水晶头进行连接,于是出现了平行线与交叉线的差别。

平行线是指双绞线的两头采取同一标准(通常是T-568B)与水晶头进行连接,内部不交叉的接线方法。

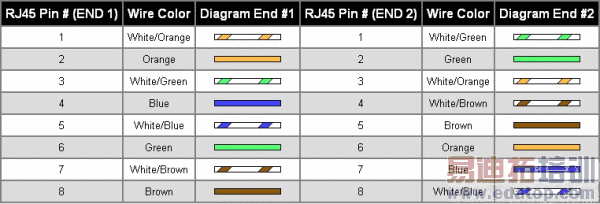

交叉线则是指双绞线的两头采取不同标准(一端采用T-568B,另一端采用T-568A)与水晶头进行连接,4对线在内部都要交叉(包括不使用的蓝对和棕对),如下表:

平行线与交叉线用于不同场合和不同通信设备的互连,关键是要通过双绞线将互连的两个设备的Transmit+与Receive+连通,Transmit-与Receive-连通,这样两个设备才能正常地进行网络通信。

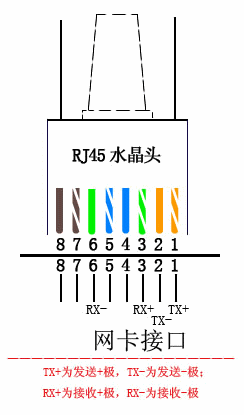

一般而言,平行线用于连接到Hub或Switch,交叉线则用于对等的两个通信设备的直连,这是因为对等的通信设备的接口定义通常采用同一标准,一个简单的例子是,假设计算机以太网卡的Transmit和Receive信号与RJ-45引脚的对应关系如下:



来源:商报论坛
