H3C有源EoC技术对比

伴随广播数字化进程，为配合数字电视多种业务加快发展，建设宽带、双向的有线电视网络，为有线电视用户提供Internet，VoD，交互电视等综合多媒体业务已经得到广泛认同。而我国广电同轴电缆Cable接入覆盖达1.5亿用户，是覆盖最广泛的有线线路之一，同时同轴电缆拥有宽频率，高带宽等特性，因此如何在现有的同轴网络上承载以太网、IP业务，提供Ethernet Over Cable成为各种技术的焦点。目前主流技术有无源EoC和有源EoC，有源EoC中有基于高频（MoCA，WiFi），低频（PLC，HomePNA）等不同技术。本文从广电网络特点和要求出发，对各种有源EoC技术进行对比和分析。

1、广电网络现状

目前广电网络基本是为适合广播电视传输的基于光纤同轴混合传输的HFC（Hybrid Fiber Coax）网络。通常由一个总前端和若干分前端、一级和二级光链路干线、用户分配网三大部分组成。

一级光链路一般是指总前端之间、总前端和分前端之间或者分前端之间的光路，一般采用环型、网状结构实现路由冗余备份，在光链路物理连接上仍采用星型结构方式；二级光链路一般是指分前端到光节点（Optical Node）之间的光路，一般采用星型拓扑结构，条件好的地方可能采用环型、网状结构实现路由冗余备份。

用户分配网一般指光节点到用户家中的同轴电缆分配网络，一般采用树型结构。典型的广播电视网络如图1所示。目前用户分配网的线路参差不齐，区别较大，一般只考虑正向传输指标，较少考虑反向传输指标。

随着光进铜退的发展趋势，光纤会越来越靠近用户端，光节点覆盖用户数也会逐步减小，-9，-12电缆会逐步被光纤替代，逐步消失，同样放大器也会逐步减少到1级或者无源网络。

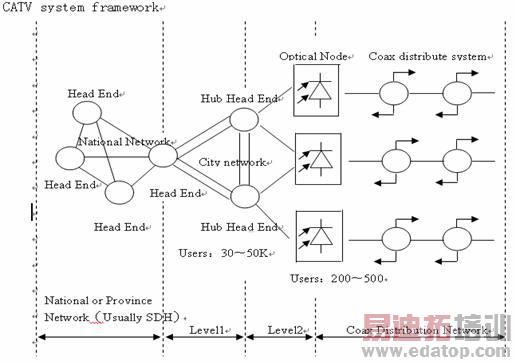

         图1 有线电视网络常用结构

作为解决最后接入方案，如电信大部分双绞线能适应xDSL接入技术类似，EoC技术选择上必须考虑满足大部分现有用户分配网，小部分网络做很少的改动就能提供简单方便的即插即用解决方案。

典型的用户分配网络涉及的设备有：Cable电缆，分支器，分配器，放大器，还可能有寻址器。

• 广电网络中300M，550M，750M，860M系统说明。

– 分支器，分配器的指标都是5M～1000M，但实际上高频的效果都是比较差的，插入衰减，放射等指标都会变坏。

– 广电频率说明：一是Cable电缆限制；电缆质量不够好，到高频时辐射大，屏蔽性能下降，抗干扰能力下降。二是放大器的工作频段限制，有不同的截止频率。

• 电缆的衰减特性。电缆的衰减和电缆的结构等特性相关，下面列的是通用的75欧电缆不同频率的大致衰减特性。（-5，-7是电缆的粗细）

75-5电缆的衰减，50M～5dB/100m；750M～20dB。（室内电缆）

一般光节点到楼道后，其分配网络就是由分支器、分配器和入户电缆组成，分配网络中的分支器，分配器在标称频率范围内（一般为5M～1GHz），都可以看成是固定衰减，一般在35～40dB左右。

光节点输出电平一般为110dBuV，广电入户信号为70±3dBuV（所有频率），放大器主要是补偿线路衰减。不同电缆的衰减特性如下：

75-5电缆的衰减，50M～5dB/100m；750M～20dB/100m。   （室内电缆）

75-7电缆的衰减：50M～3.2dB/100m；750M～13dB/100m。 （入户电缆）

75-9电缆的衰减：50M～2.3dB/100m；750M～10dB/100m。 （主干或分配电缆）

75-12电缆的衰减：50M～1.9dB/100m；750M～8dB/100m。 （主干电缆）

有线电视分配网络中宣称的衰减都是指网络设计最高可用频率（如750M，860M）的衰减，因此从上面可以看出，低频50M的衰减基本只有高频750M的1/4左右。而随着光纤价格逐年下降，4芯的光纤已经接近-7电缆的价格，光纤收发器的价格也越来越低，而且光纤的寿命长（一般可达10年，而电缆一般5～7年），因此现在新铺设线路（主干和分配电缆）都是采用光纤替代同轴。因此在EoC网络中首先必须考虑电缆分配网络的衰减。

作者：杭州华三通信技术有限公司   来源：DVBCN数字电视中文网
