同轴电缆的详细介绍

三、规格型号

同轴电缆可分为两种基本类型,基带同轴电缆和宽带同轴电缆。目前基带常用的电缆,其屏蔽线是用铜做成的网状的,特征阻抗为50(如RG-8、RG-58等);宽带同轴电缆常用的电缆的屏蔽层通常是用铝冲压成的,特征阻抗为75(如RG-59等)。

粗同轴电缆与细同轴电缆是指同轴电缆的直径大还是小。粗缆适用于比较大型的局部网络,它的标准距离长、可靠性高。由于安装时不需要切断电缆,因此可以根据需要灵活调整计算机的入网位置。但粗缆网络必须安装收发器和收发器电缆,安装难度大,所以总体造价高。相反,细缆安装则比较简单,造价低,但由于安装过程要切断电缆,两头须装上基本网络连接头(BNC),然后接在T型连接器两端,所以当接头多时容易产生接触不良的隐患,这是目前运行中的以太网所发生的最常见故障之一。

为了保持同轴电缆的正确电气特性,电缆屏蔽层必须接地。同时两头要有终端器来削弱信号反射作用。

无论是粗缆还是细缆均为总线拓扑结构,即一根缆上接多部机器,这种拓扑适用于机器密集的环境。但是当一触点发生故障时,故障会串联影响到整根缆上的所有机器,故障的诊断和修复都很麻烦,因此,将逐步被非屏蔽双绞线或光缆取代。

最常用的同轴电缆有下列几种:

·RG-8或RG-11

50Ω

·RG-58

50Ω

·RG-59

75Ω

·RG-62

93Ω

计算机网络一般选用RG-8以太网粗缆和RG-58以太网细缆。RG-59 用于电视系统。RG-62 用于ARCnet网络和IBM3270网络。

四、布线结构

在计算机网络布线系统中,对同轴电缆的粗缆和细缆有三种不同的构造方式,即细缆结构、粗缆结构和粗/细缆混合结构。

1、细缆结构

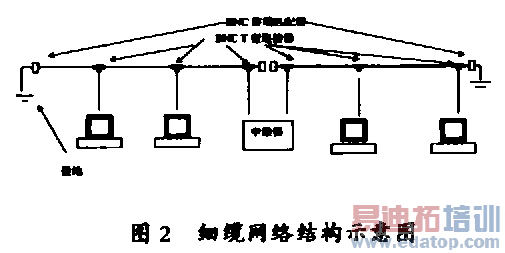

细缆网络结构如图2所示。

图2 细缆网络结构示意图

1)硬件配置

(1)网络接口适配器:网络中每个结点需要一块提供BNC接口的以太网卡、便协式适配器或PCMCIA卡。

(2)BNC-T型连接器:细缆Ethernet上的每个结点通过T型连接器与网络进行连接,它水平方向的两个插头用于连接两段细缆,与之垂直的插口与网络接口适配器上的BNC连接器相连。

(3)电缆系统:用于连接细缆以太网的电缆系统包括:

·细缆(RG-58 A/U):直径为5毫米,特征阻抗为50欧姆的细同轴电缆。

·BNC连接器插头:安装在细缆段的两端。

·BNC桶型连接器:用于连接两段细缆。

·BNC 终端匹配器:BNC 50欧姆的终端匹配器安装在干线段的两端,用于防止电子信号的反射。干线段电缆两端的终端匹配器必须有一个接地。

(4)中继器:对于使用细缆的以太网,每个干线段的长度不能超过185米,可以用中继器连接两个干线段,以扩充主干电缆的长度。每个以太网中最多可以使用四个中继器,连接五个干线段电缆。

2)技术参数

·最大的干线段长度:185米。

·最大网络干线电缆长度:925米。

·每条干线段支持的最大结点数:30。

·BNC-T型连接器之间的最小距离:0.5米。

3)特点

·容易安装。

·造价较低。

·网络抗干扰能力强。

·网络维护和扩展比较困难。

·电缆系统的断点较多,影响网络系统的可靠性。

2、粗缆结构

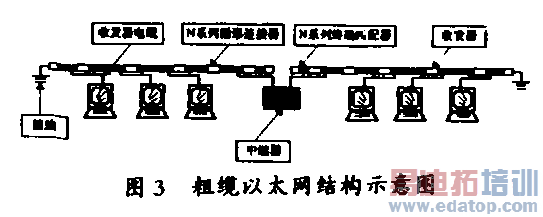

粗缆以太网结构如图3所示。

图3 粗缆以太网结构示意图
