屏蔽布线中桥架系统安装说明

与传统的接地方式不同的是：

1.传统的接地使用电感型铜质短导线配以八爪螺丝进行安装，每一段桥架都需要加以端接，每次接地的有效范围约为1到3米，前段桥架接地效果是否优良将直接影响后段桥架的接地效果。

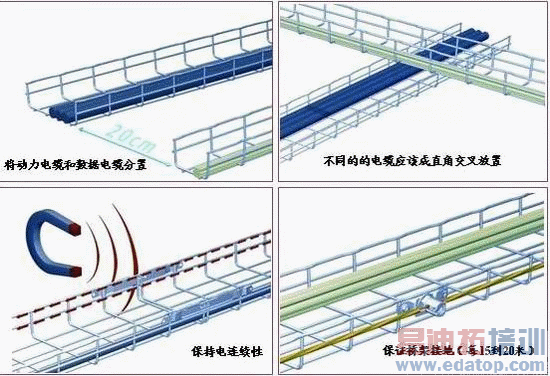

2.新型的接地方法是使用一段平行于整个桥架的直线铜质导线，从6到50平方毫米都可以方便的使用接地端子进行连接。每15至20米的范围内做一次端接就可以达到接地要求，同样长度的桥架可以大大节约接地的施工次数，减少因施工造成的接地不良。

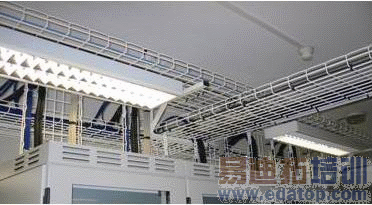

3. 网格式桥架使用独立的接地系统连线，而传统的封闭式线槽或托盘式桥架等，由于其连接不方便，很难取得和完全一致优良的电连续性。

等电势接地系统可以和导电系统一样，将干扰信号泄放到地面，给您带来：

人身和财产安全

令人满意的EMC性能

相应规范

《综合布线工程设计规范》GB50311-2007

7.0.4综合布线系统应采用共用接地的接地系统，如单独设置接地体时，接地电阻不应大于4Ω。如布线系统的接地系统中存在两个不同的接地体时，其接地电位差不应大于1Vr.m.s。

7.0.5楼层安装的各个配线柜(架、箱)应采用适当截面的绝缘铜导线单独布线至就近的等电位接地装置，也可采用竖井内等电位接地铜排引到建筑物共用接地装置，铜导线的截面应符合设计要求。

《民用建筑电气设计规范》JGJ16-2008

21.7.2 当综合布线系统采用屏蔽布线系统时，必须有良好的接地系统，并应符合下列规定：

1．保护地线的接地电阻值，单独设置接地体时，不应大于4Ω；采用共用接地网时，不应大于1Ω。

2．采用屏蔽布线系统时，各个布线链路的屏蔽层应保持连续性。

3．屏蔽布线系统中所选用的信息插座、对绞电缆、连接器件、跳线等所组成的布线链路应具有良好的屏蔽及导通特性。

22.7.4 用于电子信息系统传输线路保护的金属管和金属线槽应接地，并做等电位联结。

3.4 保证良好的电连续性

布线系统拥有良好的电连续性也是系统取得良好EMC性能的关键因素之一。我们知道，位于电磁场中的金属桥架上会形成噪声，而系统接地实际上就是让噪声电流通过桥架直接释放到大地的过程。

相应规范：《民用建筑电气设计规范》JGJ16-2008 21.8.3.

3.5 不同的的电缆应该成直角交叉放置

根据法拉第电磁感应定律，我们知道，强电线缆周围的磁场和强电线缆刚好成90°，如果系统中弱电线缆也和强电线缆成90°放置，电磁场和弱电线缆的方向是平行的，不构成交叉点，也就形不成干扰。因此，如果现场条件允许的情况下，尽可能使不同的线缆垂直安装。

相应规范：

《民用建筑电气设计规范》JGJ16-2008

22.7.2 配电线路与电子信息系统传输线路交叉时，应垂直相交；广播线路与其他电子信息系统传输线路交叉时，宜垂直相交。

3.6 EMC性能取决于多种因素

系统的设计、安装、工程监理和测试验收人员应共同来保证网络系统与其它电子设备具有电磁兼容性(EMC)。设计人员在设计中要保证选择线缆的技术性能指标、走线和管道的设计能够消除电磁干扰问题。厂商生产、供应的线缆进行认证，提供安装的网络系统EMC 性能的保证。安装人员确保按设计和规范组织施工，验收人员严格按照规范和设计进行测试和验收，以确保信息网络的高质量、高性能。

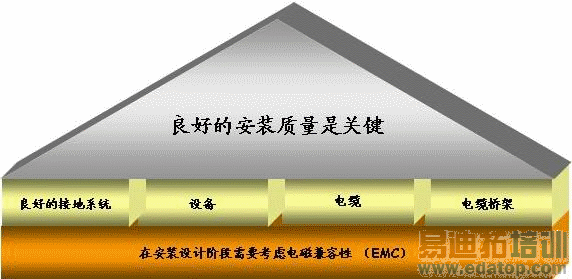

EMC性能取决于多种因素

4 总结

每种有源电子和电气设备都可能产生电磁干扰来破坏网络通信。随着电子设备使用的增加，这个问题也变得越来越突出。在选择线缆和线缆布线的考虑中，如何防止电磁干扰以保护通信也是一个非常关键的问题。

当然，布线系统要既考虑到目前的需求，又要适当照顾今后的发展需要，也不能忽视外部因素的影响。为什么要考虑今后发展呢?就像建筑物的基础一样，布线系统在智能化系统中的基础作用决定了其一旦建成就不可能在短期内变动，因而布线系统具有较长的生命周期——15 至25 年。在科技飞速发展的今天，如果不考虑发展，很可能在布线系统完工的时候，其产品和性能已经落后于使用者的需求了。
