通信营业厅一体化柜式机房解决方案

我国通信行业在经过了多年来持续高速发展之后，已经从技术层面的竞争发展到服务的竞争，服务渠道也从最初以营业厅为主的单一化渠道, 发展成为包括自主营业厅、合作渠道、代理渠道等形式在内的实体渠道，以及电话营业厅、网上营业厅、短信营业厅等电子渠道的立体化、全方位渠道体系。在电信市场新一轮重组完成和即将全面迎来3G时代的背景下，各大运营商对优质渠道资源已展开更为激烈的争夺。作为运营商直接面向社会为客户提供咨询及办理各种业务的主要场所, 同时也是集客户业务体验、品牌宣传、形象展示等多功能于一体的"全能型"实体营业厅，得到空前的重视，在统一规划下的营业厅标准化建设模式,也成为运营商的共同选择。作为营业厅各项业务系统赖以运行的关键动力基础设施，一个稳定可靠、运维方便、节能高效、标准统一的微型机房动力系统的规划和实施，很自然就成为标准化营业厅建设时需要着重考虑的内容。

现状和需求

近年来，在运营商规范化采购制度框架下，以不间断电源为动力系统核心、包括机柜、UPS及蓄电池、防雷、监控等在内的的营业厅网络关键基础设施中的各类设备，已基本实现了省级或地市级的分类统一采购。但由不同厂商和品牌设备集成而来的系统方案，存在整体标准化程度较低，可扩展性差，缺乏集中管理，无法得到统一的厂商级服务等方面的不足。营业厅更高层次标准化的实现，需要一个更高可靠性、更高扩展性、更方便维护和管理、同时更具经济性的创新型机房一体化解决方案。

方案构成

为了解决通信行业以实体营业厅网点IT基础设施系统目前存在的问题，以及在实际建设中面临的各种挑战，科士达从稳定可靠、部署灵活、方便运维、绿色环保等多角度出发，在业内率先提出符合未来营业厅标准化发展趋势的 "通信行业实体营业厅一体化柜式机房解决方案"。方案是以科士达"金守护"系列标准智能机柜为基础，以UPS不间断供电系统为核心的网点级微型机房动力一体化解决方案。其构成包含ATS、综合配电、UPS电源、电池、防雷、智能管理、线缆管理、机柜、温度控制功能，可满足全国通信行业各类实体营业厅的应用需求。

(一)方案设计说明

1. 方案为一个24U(或42U)机标准机柜解决方案，简洁大方、占地面积仅为1.5M2

2. 机柜外型美观、具有防尘、防鼠、防虫功能

3. 整体设计简洁、实用，可扩展性较强

4. 设计供配电一体化整体解决方案，UPS后备时间按需配置;机架式UPS主机单机功率段1KVA-10KVA。其中6KVA-10KVA机型可实现多达3台的并机，具有良好可扩展性。

5. 预留双路电源接口，可接入市电和发电机，对于有发电机的网点，可直接接入，如暂时没有发电机，以后购买发电机即可直接接入

6. 提供UPS输入输出控制，为营业厅内各类网络设备、操作和演示终端、监控系统等负关键载提供纯净不间断电源

7. 电池机柜内部安装、与机柜一体化解决方式，外观整体性高(如果因后备时间长而需单独配置电池柜时，可选配科士达配套电池柜)

8. 丰富的机柜线缆管理附件，提供有序的线缆管理

9. 完善的风道管理，可温度控制的散热单元，实现节能和减少噪音的目的

10. 显示配电环境(电压、电流)，使用环境超限报警(温度、烟雾)

11. 在UPS主机、配套电池、机柜散热、电磁干扰及噪音屏蔽等方面融入节能和绿色环保设计功能

12. 可与上级单位中心机房的动力环境检测软件对接、实现远程监控并统一管理

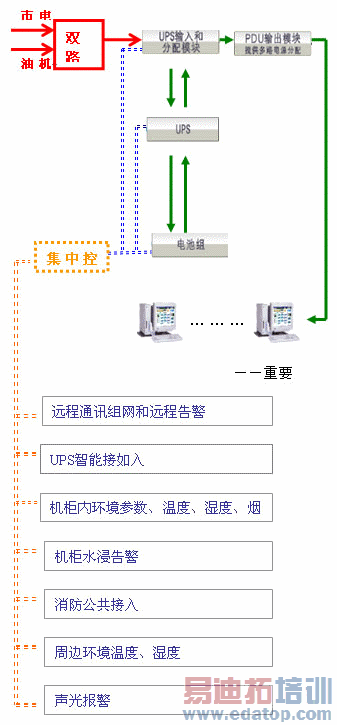

(二)方案系统拓扑

方案优势

方案组成产品的组件采用标准化生产和标准机架设计安装方式，所以在缩短了建设周期、减少各功能模块间的单路径故障点、大大提高系统间的兼容性的同时，最大限度提高了网点内的空间利用率。同时，可平滑扩展且极易更换的模块化设计，大幅度提高系统可用性，降低了系统的复杂性，和设计、组建、维护、扩容机房的风险。配合完善的智能监控模块，更能进行预防性故障分析和历史状态记录，减少了系统出现问题的可能性。

此外，一体化的设计和实施方案，极大方便了基层营业厅网点管理人员的维护和管理工作，最大程度降低了人为故障的发生。由于产品单一厂家供应，有效杜绝了多源供应带来的供应商互相推诿扯皮，保证了服务承诺的兑现，提高了服务质量，缩短了服务响应时间，从而有效保证了数据设备的高可用性及用户的投资收益。同时UPS主机、电池、机柜散热单元等部件的绿色设计，能有效节约运行中对电能的消耗和对电网及环境的污染。在监控管理上，可以做到集中式管理，能够实现多级智能化监控管理。具有功能先进，稳定可靠，智能灵活，方便维护，绿色环保，性价比高等显著优势。
