笔记本电脑电源配置分析

⑴主要特性

8V至14V输入电压范围；Vs输出电压范围高达20V；具有1％容限的2.8A升压转换器开关；具有1.5％容限的1.8A步降转换器；500/750kHz固定切换频率；用于VGL输出的负压充电泵驱动器；用于VGH输出的正充电泵驱动器；用于VGL和VGH输出的可调整定序；驱动外部MOSFET的栅极驱动信号；内部和可调节软启动；封装为HTSSOP-28。

⑵优点：完全集成的TFTLCD偏置电源，集成且可调整定序,有最大保护功能以及短路和过压保护与热关断。

9.2 独特的4通道CCFL控制器，以单片IC实现背光扫描

DS3994改善LCD视频质量，无需增加逆变器成本。单片DS3994产生4种独立的突发波形(见图10所示)。每通道具有可编程交错突发启动，可针对特定应用进行定制。

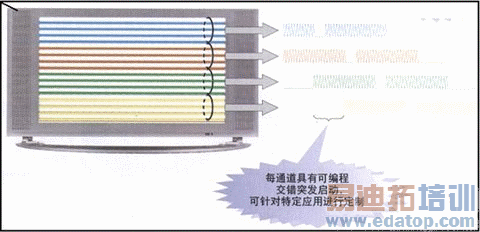

图10  单片DS3994产生4种独立的突发波形

其主要性能：

⑴高集成度方案：4通道CCFL控制器，适用于LCD TV和PC监视器的多灯管背光；每通道驱动多达八个灯管；单片控制器IC实现背光扫描功能——每相无需单独IC；元件数最少的BOM。
    ⑵精密振荡器实现最优画质：为灯管(20kHz至80kHz)和调光(22.5Hz至440Hz)频率提供独立的片上振荡器(精度达±2％)；灯管和／或调光频率可同步至外部时钟，以减少显示失真。
    ⑶应用灵活性：每通道可交错编程突发模式；启辉频率提升选项；可编程启辉时间；2线串口和片上非易失存储器，以定制器件功能。
    ⑷提高可靠性和安全性：每通道灯管故障监视功能，检测开路、短路、启辉失败和过压故障；具有较低DC偏移的高逼真度正弦信号逆变器输出，最大程度提高效率和延长灯管寿命。

10 风扇控制器和温度监控器

10.1 7通道温度传感器监测一路本地温度和六路远端温度

理想用干采用45nm CPU的笔记本PC，如MAX6693可提供六路远端检测并可测量其自身温度。MAX6693通过其远端通道测量内置"二极管"温度传感器的大功率IC的温度，也可以采用分立晶体管监测多点温度。第l通道包含beta补偿，可精确测量小尺寸CPU的温度。是单一芯片能够测量一路本地温度和六路远端温度.。其应用示意图见图11所示。

其主要功能：六路远端检测，一路本地温度检测，一路远端通道优化用于低beta值、45nm晶体管检测，±1℃远端温度精度(+60℃至100℃)， 输出用于中断、限流和关断，还提供4路远端检测产品(MAX6694*)，小尺寸、5mm×5mm、28引脚TQFN封装。

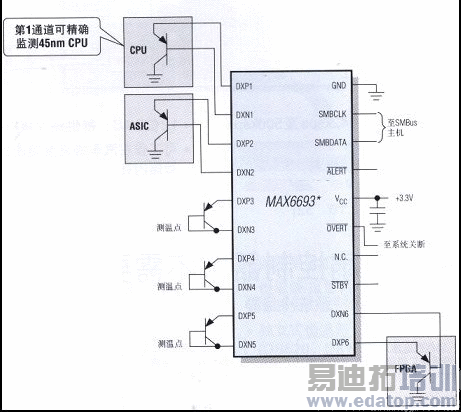

图11  MAX6693应用示意图

10.2 MAMC6821是一个具有本地(片上)和远程温度监测功能的风扇控制器

MAMC6821具有使风扇速度最佳的内部线性控制环路。该器件具有三种工作模式。在自动温度风扇速度模式中，当温度变化时，风扇速度自动调整为最佳值。在软件RPM模式中，风扇速度保持软件定义的目标值。这两种模式都是闭环模式。在软件DCY模式中，将PWM驱动器的占空比设置为用户写入器件的值。

在任何闭环模式中，MAMC6821都可单独运行，这可降低系统控制器功耗并减少总线活动。由于它的工作电压低至2.7V，所以最适用于笔记本电脑设计。

⑴主要特性：远程和本地温度测量，远程±1℃准确度，本地±2℃准确度，本地和远程都是0.125℃分辨率；风扇速度监控器，PWM范围100至23000；6％准确度；PWM风扇控制输出，0％至100％占空比(8位)，10Hz至40kHz输出频率；控制模式，自动温度风扇速度控制模式与软件RPM控制模式及软件DCY控制模式；SMBus／双线接口,2.7V至5.5V工作电压；封装SSOP-16。

⑵优点：降低听得到的风扇噪音，降低功耗与独立模式减少CPU处理和总线活动。

11 音频功率放大器

先迸的三通道(左与右声道及亚低音输出)、有源分频D类扬声器放大器。具有如下先迸性：扩谱技术降低EMI，增强型咔嗒•噼噗声抑制电路，与0.02％THD+N，90％效率，71dBPSRR；DirecDrive耳机放大器,无须隔直电容和低音性能最佳；有四种可选分频，简化了设计实现,即高通函数具有二次斜率、低通函数具有二次斜率、分频点可选(0.8kHz、1.1kHz、1.6kHz及2.1kHz)；内部有源分频电路简化了设计，并节省了外部元件，降低了成本。此三通道、有源分频D类扬声器放大器以MAX9706/9707为典型。

该MAX9706/9707属先迸的D类放大器。通过扩谱技术和主动辐射限制实现超低EMI，效率高达90％，THD+N、PSRR和简单程度可媲美AB类放大器。它是理想用于笔记本PC和便携式DVD，具有亚低音输出。有源分频提供立体声高通输出和单声道低通输出。
