面向手机的DC-DC转换器用绕线型功率电感

LQH55P_R0系列

接下来介绍对应大电流的功率电感LQH55P_R0系列。使用在数码相机（DSC），笔记本电脑和3.5/2.5英寸HDD等之中的功率电感必需能够对应大电流，同时要求低的直流电阻值。

这里所说的绕线型功率电感能够做到磁屏蔽越是高，直流电阻值越低。磁屏蔽若是高，磁通量则不会泄漏至外部，被铁氧体磁芯约束在内部，从而获得较大的感值。因此，使用较粗的绕线可以用较少的圈数获得感值和较低的直流电阻值。

但另一方面，一旦磁屏蔽能提高，直流重叠特性就会恶化。

LQH55P_R0系列在卷线周围全部涂有磁性树脂，从而提高磁屏蔽，这样做能够获得更低的直流电阻值。另外，由精密的涂层技术控制磁性树脂的涂量，从而调节实际有效的μ并控制所需要的感值和直流重叠特性。图5中表示了磁性树脂涂量变化时的直流重叠特性。精密磁性树脂涂层技术使较大电流时可维持最低限度的感值，以及减少初期感值低下等直流重叠特性可以得到自由控制。

表3及图6中表示了LQH55P_R0系列的额定电流表和直流重叠特性。

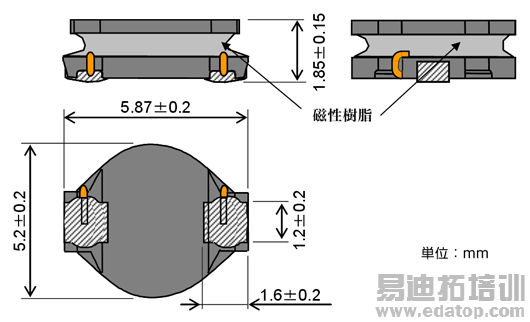

图4：LQH55P_R0系列外形尺寸图

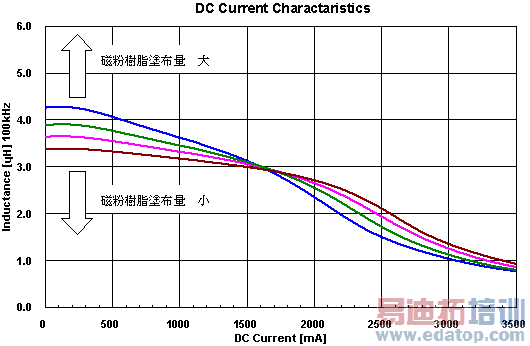

图5：磁性树脂涂量与感值和直流重叠特性的变化关系

表3：LQH55P_R0系列额定表

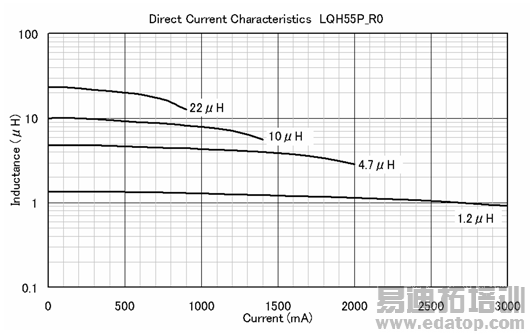

图6：LQH55P_R0系列直流重叠特性

总结

便携型电子设备使用多个DC-DC转换器，在机器和电力供给的各种模块中多种多样。用在这些DC-DC转换器中的功率电感也同样在尺寸、性能上必需多种多样。

村田制作所拥有对应多种多样DC-DC转换器的各种尺寸、性能变化的绕线型功率电感。

为了今后继续为多种多样的便携电子设备用DC-DC转换器提供最合适的功率电感，在进一步扩充尺寸型号的同时，改善功率电感的性能，在机器的低消费功率也做出我们的贡献。
