基于电力载波通信的供电锁相测控系统

2．3 管理中心

管理中心系统由完成测控的计算机和上位机软件构成，直接由管理人员来操控。计算机配合上位机软件，实现如下功能：

实时监控电表状态；缴费状况检索与继电器通断操作；用电数据的接收、计算、存储、显示；设置集中器的自动抄表周期和系统校时；用户负荷监控和电量异常报警；给集中器和电能表下达各种命令。

3 软件实现

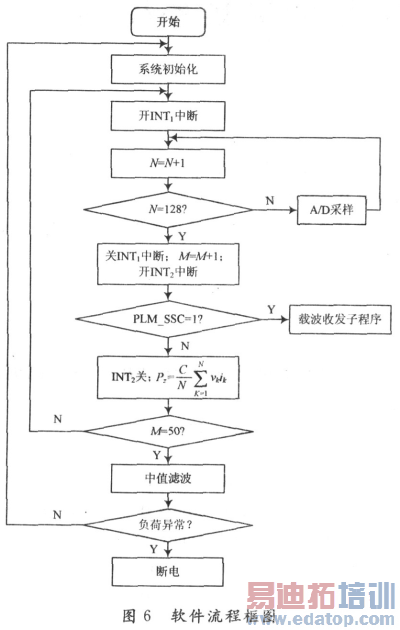

软件流程图如图6所示。

系统上电，对所用变量进行初始化设置，包括串口数据缓冲区的清零、载波收发状态清零、收发指示灯状态、变量赋初值等。配置串口通讯方式，设定波特率。外部INT1中断为采集一次A／D的中断信号，载波通信控制器采用帧同步方式的串行移位通信，使能外部INT2中断(EX2=1)。

开INTl中断，判断串口有无中断信号，有中断信号则开始一次A／D采集。XINT1是由锁相变频电路输出到微处理器PL3105的控制信号，从采集完一次到采集下一次等待此中断，在一个电源周期内(0．02 s)采集128次数据，采集完毕关中断，周期个数M累加。

开INT2中断，INT2作为载波通信同步信号的中断。使能载波通信控制位PLM_SSC，进入载波收发子程序。载波收发控制位PLM_RS=1时，载波控制器处于发送状态；PLM_RS=O时，载波控制器处于接收状态。

利用式(2)计算功率，程序延时，M个采集周期循环工作，中值滤波精确计算负载功率，并累计电量。遇恶性负载时，上位机实施强制断电，程序结束。

4 结语

针对集中供电系统特点和功能，完成了供电测控系统总体结构设计，建立了一个上下位机控制方式、电力线通信、网络传输结合一体的系统。

设计通过电力线载波通信的方式，以PL3105为核心主控模块，把直接序列扩频技术运用到通信测控系统中，完成了用电计量计费、查询功能、控制电路通断功能、显示功能、数据统计分析、过流保护、掉电保护功能。上位机通过集中器和局域网构成远程通信网络，实现了对网络内用户用电信息的实时管理和监测控制。
