浅析c.LINK双向网络改造接入方案

目前，全国有线数字电视整体转换工作一直稳步推进，然而，一波平移浪潮过后，简单的模数转换根本体现不出优越性。各地有线电视网络受制于自身单向性，既不能承载丰富的多媒体交互业务，也不能实现有效的网络、业务和用户管理。有线网络要如何支撑后续增值业务的发展，实现ARPU值的良性增长？在"三网融合"的大格局下，有线电视行业同时面临着"内外纷争"的困境，直播卫星、地面数字电视、IPTV都企图"侵略"有线电视的"领土"。有线电视又要如何捍卫这岌岌可危的地盘，避免大规模的用户流失？有线电视网络的双向化改造的重要性和迫切性显而易见，尤其是"下一代广播电视网（NGB）"的提出，广电的发展之路愈加明朗化，一场网络建设和改造的技术革命席卷整个行业，广电开始向全业务运营商迈进。

面对网络改造成本的资金压力，各地运营商纷纷尝试EPON+EOC技术，充分发挥现有HFC网络的资源优势和功能，利用现有的广电HFC网络无缝延伸至家庭网络，实现有线电视网络安全、高效的双向接入，为用户提供互动业务和宽带服务。本文阐述的c.LINK双向网络改造接入方案是深圳创维数字技术股份有限公司针对同轴网络特性量身定制的接入传输技术，是EPON+EOC的一款主流方案。

一、c.LINK接入方案应用基础

c.LINK双向网络改造接入方案采用MoCA1.0规范，针对同轴网络特性设计，对同轴电缆适应性远比移植技术强很多。MoCA即同轴电缆多媒体联盟，该组织致力于研究在同轴电缆传输多媒体数据的技术，发展至今已经相当成熟稳定。c.LINK接入方案在不影响原有模拟电视和数字电视业务的前提下，以有线电视网络中的同轴电缆作为传输介质，借助数字解调技术和特有媒体访问控制协议，建立从位于楼道的数据接入模块到用户终端设备之间的透明数据通道，为有线电视用户提供130Mbps宽带接入，为IPTV、Internet、VoD、VoIP等业务提供一个高速、稳定的接入平台。

二、c.LINK接入方案技术原理及特点

c.LINK接入方案物理层采用高频传输技术，占用频段800-1550MHz，每一频道带宽为50MHz，每段同轴电缆最多支持4-8个频道，每个频道上可同时连接31个终端客户，在每个50MHz频道内双向物理传输速率可达270Mbps，有用数据传输速率为135Mbps，UDP大于100Mbps，TCP大于85Mbps，距离可达300m/600m，为高清流媒体传输提供了带宽上的支持。

系统采用OFDM调制方式，在其工作频段使用256个子载波，每个子载波可以单独进行BPSK、QPSK、8QAM、16QAM、64QAM、256QAM调制，OFDM中各个子载波频谱有1/2重叠正交，这样提高了OFDM调制方式的频谱利用率，而每个载波上的通信由时分多址（TDMA）按照时分双工（TDD）的方式来完成。

系统采用点到多点的网络拓扑结构，1个c.LINK局端可以支撑31个c.LINK用户端，局端和用户端之间建立主从模式，从而实现局端对用户端的管理和控制。在链路层运用多点控制以太网通信技术，承载同轴网络中的数据信号，以适应广电最后几百米网络特点。

基于以上技术，c.LINK接入方案具备以下特点：

（1）组网灵活、即插即用

（2）能在同一节点提供CATV和以太网接入

（3）可在星型、树型同轴分配网进行高速数据的传输，不用改变现有网络结构

（4）反向穿透现有分支分配器，实现网络双向传输

（5）使用双工器可旁路掉电缆放大器

（6）通过非重叠RF通道，支持多重、独立的网络连接

（7）扩展性强，同缆叠加频道即可轻松完成用户的扩容

（8）工作在高频，有效避免了低频汇集噪声干扰，也避免了信道拥挤的问题

（9）高带宽接入，为多业务的接入提供了技术保障

（10）完善的QoS，为开展多媒体业务提供了支持

（11）完善的网管系统为运营提供了保证

三、c.LINK接入方案实现

c.LINK接入方案实现

有线电视承载网由数字电视平台、总前端设备、分前端设备、光节点、同轴分配网组成，数字电视广播CATV还是在原来承载网中传播，HFC双向网改造解决的是VoD、IPTV、VoIP、宽带上网等其他新业务的需求。

c.LINK位于广电网络中的接入层，上联光传输网络，光网络可为当前主流PON技术，亦可是光纤收发器实现用户的双向高速数据接入。EoC局端可放置于野外广电网络交接箱中光节点，亦可放置于楼道广电网络交接箱同轴分配网节点，EoC终端放置于用户家中，c.LINK网管系统放置于广电机房即可远程管理、配置、维护c.LINK设备。

1、c.LINK系统方案设计概要

在不改动现有同轴分配网的情况下，加入EoC局端设备，将EoC局端到EoC终端链路衰减控制在75dB以内；根据业务种类、入网率、在线率灵活配置EoC局端的网络位置及其数量，即可得到用户所需带宽。在不干扰现有电视业务情况下就可实现Internet、SDTV、HDTV、VoIP等业务的接入。

2、c.LINK系统方案实现方式

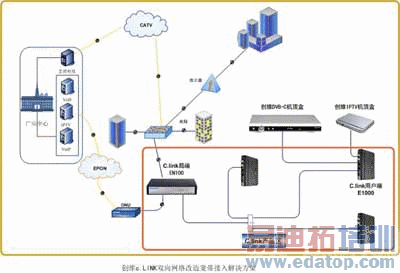

将光接收机、ONU和c.LINK局端EN100放置于小区交接箱，ONU提供EN100的上联接口，将光机输出的CATV信号接至EN100，在线路放大器接入双工器，在不影响原有电视信号前提下，即可为远端用户提供双向数据传输通道。终端用户配置c.LINK用户端E1000，即可实现高速宽带接入。

c.LINK系统为HFC的双向改造提供了可靠的技术方案和双向高带宽。该项改造方案对原有网络的改造很小，并且网络结构简单清淅，易于维护。网络的覆盖成本在同类技术中是最低的，当有用户开通双向业务时，只需购置相应的终端设备就可以即刻开通。前期投入较少，可以实现网络的平滑扩容。c.LINK技术的巨大优势为其确定了它在未来市场上的绝对竞争力，并且为推动三网融合的快速发展提供了一个很好的契机。
