以太网技术在远程IO中的应用

2.4.4 双机冗余互为跟踪

双BCnet和其它I/O卡共用外部总线，利用它进行传递双机间的内部信息。确保双机在运行中的数据与状态时刻保持一致，以达到相互跟踪的目的。

若出现软硬件死机时，原处主控的BCnet卡就会被WatchdDog电路强制性地切为非主控态。当双BCnet运行中，若出现主控态的BCnet卡通讯故障，则会自动将控制权转至通讯正常的另一BCnet卡上。在每个BCnet卡的面板上都装有控制状态指示灯(Master/Slave)和运行状态指示灯（Run）及网络通信指示灯 (Com)、故障状态指示灯(Fail)。
图3为软件主程序的流程图。

3.组网方法

3.1 双绞线星形结构

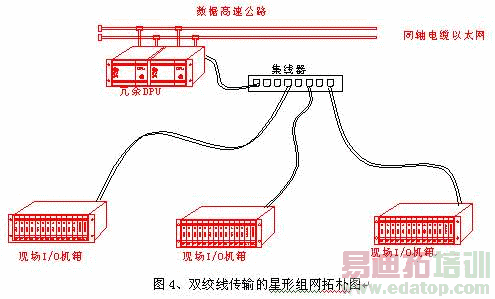

此方式适用于距离在180米以内的控制系统。如图4所示，各现场采集站只需用双绞线用集线器(HUB)就可与远程的DPU进行联网通讯。此方式结构简单，即使采用冗余配置，其成本也较低，多数项目都可采用此方式。

3.2 光纤网结构

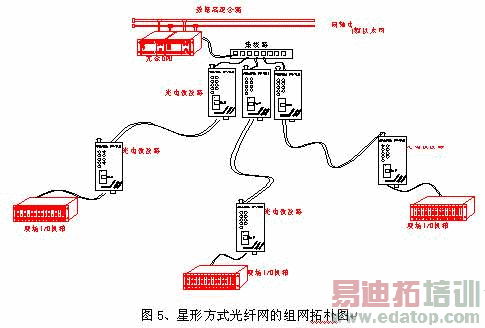

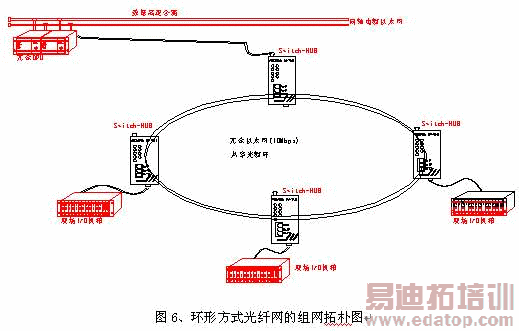

当远程站距离较远，但小于40公里时，可采用光纤组网。图5是采用收发器方式的星型结构光纤网的组网拓朴图。该方式下，双绞线RJ45连接头的电气信号由光电收发器变换成光信号经光纤向远处传输。此方式组网成本相对较低。图6是环形方式光纤网的组网拓朴图。因为是环型结构，光电接口采用Switch-HUB，当出现环路中一处开路故障时，Switch-HUB能自动判断故障点，并重构一条闭合的光回路，继续工作。此组网形式可靠性优于收发器形式，但成本相对较高。

4．结束语

将以太网作为现场总线应用于电站DCS控制系统目前还刚起步。新华公司的XDPS-400中以此技术构成的远程I/O在浙江长兴电厂和辽宁辽源电厂得到了成功应用。其控制性能优于其它类型的串行总线系统。经多个项目试点运行后，基于以太网的现场总线通信技术将会随XDPS-400一起，更进一步地推广应用。
