数字供电和模拟供电

上面我们已经谈到数字供电和模拟供电最明显的特征之一，那就是MOSFET和DRIVER。这款数字供电显卡采用了VT1195SF，内部整合了MOSFET和DRIVER。相比模拟供电常采用的工作频率在300KHz的MOSFET，数字供电MOSFET工作频率非常高，达到了800KHz。更高的开关频率，使得数字供电瞬态性能更佳，功耗更低，转换效率更高。同时，数字供电可以驱动的电流每相可以达到40A，远远超过了模拟供电普遍30A的极限。结合这款显卡4相数字供电设计来看，它可以提供电流达160A，这样大的电流也更适合超频。

不仅仅如此，数字供电的MOSFET可以承受的温度更高，可以适应更恶略的工作环 境。普通模拟供电采用的MOSFET，尽管独立设计，相对散热更好一些，但是它们最高能承受的温度只有100度左右。而上面的数字MOSFET最高承受的温度可达200度。这样一来，数字供电应用范围也更广。抛开成本来看，数字MOSFET件前景更光明。

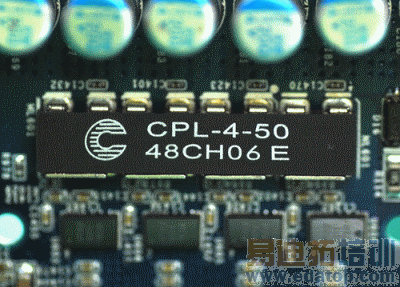

数字供电采用的排感

（普通电感）

数字排感同样是数字供电一个非常明显的特征。常见的模拟供电，都采用了单个封装的电感，体积比较大，占用PCB面积比较大。而这款显卡采用的数字供电排感CPL-4-50，却有点象多个电感"集成"到一起，体积更小。不仅仅如此，数字供电采用的排感在性能方面也更出色。以工作频率为例子，普通的模拟供电采用的电感工作频率一般为300KHz，而数字排感工作频率可以达到1MHz。并且，数字排感的内阻更低，这样一来，电感导致的热损耗也更小，数字供电转换效率也更高。

最后，我们来小结一下数字供电的特点：

1. 体积小，数字MOSFET、DRIVER CSP封装，体积小，数字排感体积小，PCB面积也可以更小。

2. 供电更精确，数字供电GPU峰值电压仅140mV，模拟供电GPU峰值电压达300 mV。

3. 数字供电转换效率更高，模拟供电通常转换效率在70-80%，数字供电转换效率90%左右。

4. 数字供电电流更大，模拟供电每相通常极限为30A，数字供电每相极限可达40A。

5. 数字供电更耐高温，CSP封装MOSFET工作温度上限为200度，而模拟供电采用的MOSFET工作温度上限为100度左右。

6. 数字供电工作频率更高，数字供电MOSFET工作频率达800KHz，模拟供电常采用的MOSFET工作频率仅300KHz；数字供电排感工作频达1MHz，模拟供电常采用的电感工作频率仅300KHz。

7. 数字供电内阻更小，数字供电采用排感内阻要小于模拟供电常采用的电感。
