数字供电和模拟供电

录入:edatop.com     点击:

数字供电和常见的模拟供电不同,前者采用了数字PWM,体积更小的整合了数字MOSFET和DRIVER的芯片,以及体积更小的数字排感,搭配多个MLCC;而模拟供电不同,采用传统的PWM芯片,每相搭配2-4个体积比较大的MOSFET,每相搭配一个独立的电感,而且会搭配容量比较大的电容。所以从外观上,我们很容易分辨数字供电和模拟供电。

从上面图片可看出影驰这款显卡采用了数字PWM VT1165MF,体积非常小、整合MOSFET和DRIVER的CSP封装VOLTERRA公司的VT1195SF MULTIPHASE电源芯片,以及CPL-4-50数字排感和MLCC,显然这是典型的数字供电。不过数字供电的意义不仅仅在于"体积",更在于性能。

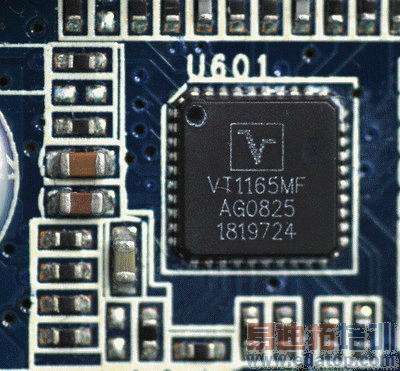

数字供电采用的PWM IC

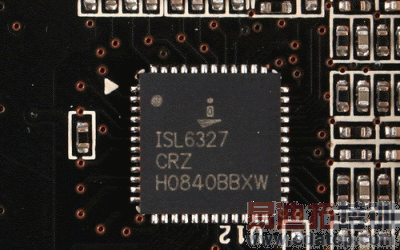

(模拟供电PWM)

显卡采用的PWM芯片为VT1165MF,在NVIDIA旗舰显卡上很常见,可以轻松搞定数百瓦功耗的顶级显卡。通过VT1165MF组成的数字供电,转换效率远高于模拟供电普遍保持的70-80%,而达到了90%。不仅仅如此,由它组成的数字供电还更为精确,GPU电压峰值幅度仅140mV,而模拟供电GPU电压峰值幅度却有300mV。更精确的供电有利于保证GPU稳定工作,超频也更容易达到极限,寿命也更长。

数字供电采用的MOSFET

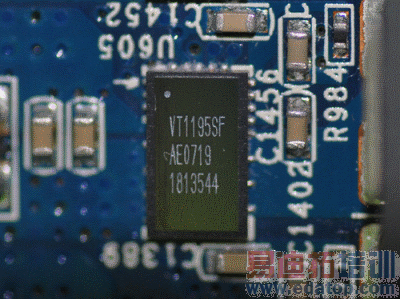

(模拟供电MOSFET)



来源:中电网
