面向下一代网络测试解决方案——HyperMetrics系列

5  HyperMetrics系列模块介绍

HyperMetrics系列目前分为CV，CM及AP 3种模块系列，支持10/100/1000M，1G及10G的以太网接口测试并提供高性能的业务测试能力；CV系列模块提供了2/8 10G接口，用于高密度的10G测试方案；CM为4/12端口的千兆接口，用于高性能的L2～L7测试方案；AP提供千兆或万兆的接口，注重于L4～L7应用层最高性能测试，同时其灵活的硬件架构可以支持NGN中VoIP协议的仿真测试。

（1）HyperMetrics CV系列

HyperMetrics CV系列提供最佳成本效率、高性能的10G接口上L2～L7层测试，包括2端口的CV-10G-S2模块及8端口的CV-10G-S8模块，采用SFP+接口封装。其中，8端口的模块通过优化注重于高密度的端口及协议性能的路由器/交换机验证，使之具有很高的性价比（见图4）；2端口的模块也为低密度的10G设备测试提供了一种经济的解决方案。CV系列模块在提供高密度的10G接口同时，降低了单端口的电源功耗（多达25％），成为一种最小封装、最佳绿色的10G测试方案。

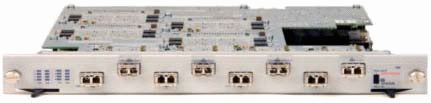

图4  HyperMetrics CV系列——CV-10G-S8

HyperMetrics CV系列主要用于企业数据中心FOCE或高性能组交换机测试、核心路由器测试、城域以太网核心汇聚－边缘路由器及多个10G接入汇聚路由器测试、多个10G接口PON或Carrier Ethernet汇聚测试等。正如前几年的千兆端口普及应用一样，10G端口必然会成为下一代网络的发展主流，并会迅速取代千兆端口在高带宽数据交换中的应用。

（2）HyperMetrics CM系列

HyperMetrics CM系列包括CM-1G-D4及CM-1G-D12两种模块，分别提供4个或12个双介质GE(10/100/1000M Copper及1G Fiber)端口，以符合不同厂商对于端口密度的测试需求（见图5）。CM系列集合了网络仿真协议及线速应用层流量（Avalanche），提供了单模块上高性能的L2～L7测试解决方案。CM模块除了提供高性能的L2/L3网络协议仿真能力外，最重要的是支持线速的L4～L7应用层流量，因此是用于测试SP，Enterprise networks各种规模及部署阶段功能、性能、协议一致性的理想工具。

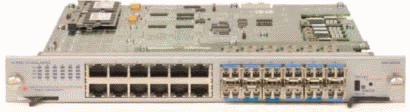

图5  HyperMetrics CM系列——CM-1G-D12

HyperMetrics CM系列的模块可用于：

●Triple Play测试：提供真实的语音呼叫、单播与多播流视频以及Internet传输流，从用户角度（体验质量）测试和服务检验。
●设备基准测试：包括RFC 2544，RFC 2889和RFC 3918测试基准。
●承载以太网：检验通过VPLS，Layer 2 Pseudowire，桥接以太网，包传输协议或多技术组合提交的服务。
●多业务路由器：检验通过BGP/MPLS VPN，多播路由或mVPN提交的3层，多播和视频服务。
●用户仿真：仿真成千上万在正常或异常流量条件下多个端口上的接入用户使用不同业务。
●高级4～7层用户仿真：提供线速的Web，媒体和安全应用用于测试简明的内容传输。
●完整的L2～L7层测试：验证接入网络、路由器、交换机及移动回传网络。

（3）HyperMetrics AP系列

HyperMetrics AP系列模块包括CPU-5002A及CPU-5003A（见图6）。其中，CPU-5002A包括8个GE双介质端口，支持10/100/1000 Copper及1G Fiber物理接口；CPU-5003A则包括2个10GE的XFP接口。AP系列模块提供最高性能的L4～L7应用，支持线速的应用层流量，以支持网络架构，安全系统，Web应用及VoIP方面的测试需求。

图6  HyperMetrics AP系列——CPU-5002A/CPU-5003A

HyperMetrics AP系列模块的主要应用包括：

●Triple Play测试：测试网络语音、视频、数据融合在单一测试环境下网络设备处理这种新型业务流量的能力。
●安全测试及攻击评估：验证了病毒，DDoS及其它基于流中不合法的内容被阻止时合法流量转发时可以接受的性能。
●网络设备测试：在实际和最大流量情况下和对应的用户条件下进行可接受的测试各系统测试评估。
●线速的Web应用测试：确保电子商务能经受住峰值流量压力。

6  HyperMetrics业务支持介绍

HyperMetrics板卡全面支持L2～L7层应用测试，具备全面的协议仿真能力，并为不同应用提供全面的解决方案，表1列出了Spirent TestCenterTM所支持的L2～L7层协议细节。
